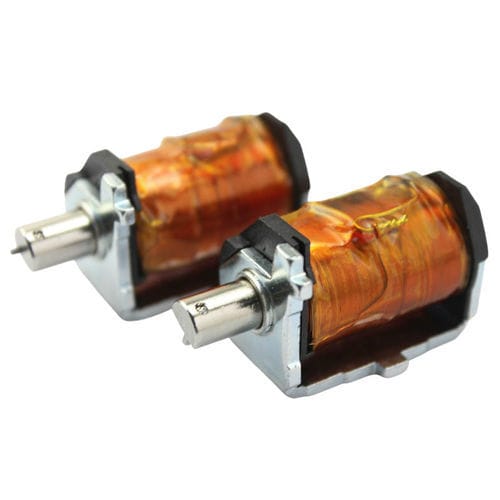

Elettromagnete lineare WL0838

compattoopen frame24 V

Descrizione del prodotto
Il solenoide a telaio a C WL0838 è un attuatore elettromagnetico compatto in struttura aperta, progettato per convertire energia elettrica in movimento lineare preciso con risposta rapida e forza di uscita affidabile. È ottimizzato per installazioni con spazio ridotto e offre installazione semplice, buona dissipazione del calore e opzioni configurabili (tensione, corsa, forza).

Usi principali e applicazioni

• Distributori automatici (meccanismi di erogazione e bloccaggio)
• Serrature intelligenti e sistemi di chiusura elettronica / controllo accessi
• Dispositivi medici e sistemi di controllo fluidico (diagnostica e controllo di precisione)
• Automazione industriale: valvole, interruttori, attuatori, controllo dispositivi industriali
• Macchine per imballaggio, sistemi di stampa, macchine tessili
• Macchine a moneta, chioschi, apparecchiature per ufficio e altri dispositivi compatti

Caratteristiche e vantaggi

• Design a telaio C aperto per installazione compatta e migliore raffreddamento
• Risposta rapida e movimento lineare accurato grazie al meccanismo stantuffo-avvolgimento
• Corsa, tensione (opzioni AC/DC) e forza di uscita configurabili
• Economico e facile da produrre, mantenere e assemblare
• Adatto a cicli di lavoro intermittenti e, a seconda della variante, a cicli continui

Vantaggi

• Design compatto per spazi ristretti
• Produzione e approvvigionamento convenienti
• Tempo di reazione rapido adatto all'automazione
• Installazione e manutenzione facilitate dalla struttura a telaio aperto
• Migliore dissipazione del calore rispetto ai tipi a telaio chiuso
• Opzioni personalizzabili (tensione, corsa, forza, montaggio)

Svantaggi

• Efficienza magnetica inferiore rispetto ai telai chiusi (perdita di flusso)
• Forza massima inferiore — non ideale per compiti gravosi
• Parti interne esposte più sensibili ad ambienti aggressivi (polvere, umidità) a meno che non siano protette
• Maggiore rumorosità e vibrazioni ad alte frequenze di commutazione
• Durata potenzialmente ridotta e vita utile più breve in funzionamento continuo pesante

Risoluzione dei problemi e manutenzione (sintesi)

• Non funziona: verificare alimentazione, compatibilità di tensione, resistenza della bobina e cablaggio; sostituire la bobina bruciata
• Forza insufficiente: verificare la tensione di alimentazione, ridurre il carico o selezionare un solenoide a forza maggiore, controllare l'allineamento
• Surriscaldamento: confermare il ciclo di servizio, verificare la stabilità dell'alimentazione, migliorare la ventilazione o selezionare una parte con potenza maggiore
• Risposta ritardata: pulire contaminanti, verificare/sostituire la molla di richiamo, garantire alimentazione stabile
• Rumore/vibrazione: controllare il montaggio, sostituire molle/astine usurate, preferire varianti DC per ridurre il rumore
• Astina bloccata: rimuovere contaminanti, sostituire molle di richiamo deboli, considerare la demagnetizzazione o spaziatori non magnetici
• Movimento irregolare: ispezionare cablaggio e isolamento della bobina, verificare stabilità dell'alimentazione e protezioni termiche

Note per la selezione
Quando si seleziona il WL0838 o solenoidi a telaio C simili, confermare la tensione richiesta (AC vs DC), la lunghezza di corsa, il ciclo di servizio (intermittente vs continuo), la forza di uscita e le esigenze di protezione ambientale. Un corretto allineamento, montaggio e ventilazione migliorano prestazioni e durata.

Specifiche tecniche

• Marca: Weilong Technology
• Numero modello: WL 0838
• Tensione nominale (V): DC 12 o 24 V
• Potenza nominale (W): 10.28 W
• Modalità di lavoro / Durata: 100.000 cicli
• Forza di tenuta: 400 Gf a una corsa di 5 mm
• Corsa (mm): 3-5 mm
• Tempo di reset (s): 1 s
• Vita utile: 300.000 volte
• Certificazioni: CE, ROHS, ISO9001
• Materiale: corpo in acciaio al carbonio con rivestimento zincato
• Lunghezza cavi (mm): 200
• Stile di installazione: entrambi i lati con tre fori di montaggio per facile fissaggio
• Tolleranza dimensionale: +/- 0.1 mm
• Impermeabilità: Nessuna
• Classe di isolamento: F (150 °C)
• Test Hi-Pot: AC 600V 50/60Hz 1 s
• Forza di tenuta senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di servizio: 1-100%
• Termini di pagamento (info commerciali): TT, o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 500 pcs
• Capacità di fornitura: 5000 pcs a settimana
• Tempo di consegna: 30 giorni
• Porto di carico: Shenzhen
