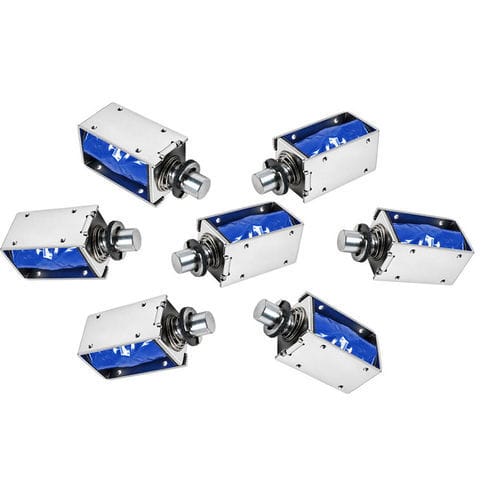

Elettromagnete lineare WL1253

di bloccodi fermoindustriale

Panoramica del prodotto
Il WL1253 è un solenoide push-pull di grandi dimensioni progettato per convertire energia elettrica in un movimento lineare ad alta forza per automazione industriale, macchine, serrature e sistemi di controllo del moto. Integra una bobina, un'armatura ferromagnetica lavorata con precisione, una carcassa metallica robusta e un circuito magnetico ottimizzato per fornire operazioni di spinta e trazione stabili con buona ripetibilità e lunga durata.

Principio di funzionamento
Quando la bobina è alimentata in corrente continua, si genera un campo magnetico che aziona l'armatura interna. A seconda della polarità della bobina, della geometria del circuito magnetico e della disposizione meccanica, l'armatura può produrre movimenti di spinta e trazione. Il ritorno avviene tramite una molla di ritorno interna o un meccanismo esterno quando la corrente viene rimossa o invertita.

Caratteristiche principali

• Funzionamento bidirezionale push e pull con elevata forza di uscita
• Carcassa metallica resistente e armatura di precisione per prestazioni costanti
• Progettazione elettromagnetica ottimizzata per una conversione energetica efficiente
• Opzioni personalizzabili per tensione, corsa, forza e montaggio
• Configurabile per servizio continuo o intermittente a seconda del modello
• Risposta rapida, bassa manutenzione e buona ripetibilità

Applicazioni industriali

• Attrezzature di automazione: operazioni di serraggio, posizionamento e rilascio
• Macchinari industriali: controllo di fissaggi, sistemi di cambio utensile e attrezzature pesanti
• Sicurezza e controllo accessi: serrature elettriche e meccanismi per porte
• Dispositivi medici: meccanismi regolabili e sistemi di posizionamento
• Distributori automatici, apparecchiature di collaudo, armadi elettrici e sistemi di automazione su misura

Note per progettazione e selezione

• La forza dipende dalla posizione della bobina, dalla corrente, dal design del circuito magnetico, dal gap d'aria, dal diametro dell'armatura e dalla lunghezza della corsa
• Le forze di spinta e trazione differiscono; verificare sempre la curva forza vs corsa nella posizione di lavoro richiesta
• Considerare il duty cycle e la dissipazione del calore: un duty continuo maggiore richiede bobine con migliore gestione termica
• Applicare fattori di sicurezza: tipicamente 1,2–1,5 per uso leggero, 1,5–2 per uso industriale, 2–3 per forti vibrazioni/urti
• Verificare l'intervallo di temperatura di esercizio e la protezione ambientale richiesta

Guida al calcolo della forza (sintesi)

• Determinare il carico totale (gravità, attrito, forze delle molle) e applicare un fattore di sicurezza
• Includere attrito, precarico della molla e eventuali forze resistive aggiuntive nel calcolo del carico
• Considerare la variazione della forza lungo la corsa: la forza massima si verifica spesso nella posizione finale e diminuisce con gap d'aria maggiori
• Selezionare un solenoide la cui forza alla corsa richiesta superi la forza calcolata necessaria

Vantaggi e limiti

• Vantaggi: attuatore compatto ad alta forza, funzionamento bidirezionale, risposta rapida, personalizzabile e minore manutenzione rispetto a soluzioni idrauliche/pneumatiche
• Limiti: le versioni ad alta forza possono consumare più energia e generare calore; la corsa è generalmente più corta rispetto ai cilindri pneumatici; è necessario un corretto abbinamento di duty cycle e carico per evitare surriscaldamento o riduzione della vita utile

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL1253
• Tensione nominale (V): DC6-60V
• Potenza nominale (W): 10-100 W
• Modalità di lavoro: Push and Pull
• Forza di tenuta (N): 1 N a 10 N
• Corsa (mm): 2-10 mm o personalizzata
• Duty di lavoro: Continuo o 100-80%
• Durata di servizio: 200.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: ferro magnetico superiore
• Lunghezza cavo (mm): 200 mm
• Stile di installazione: Vite
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: Nessuna
• Classe di isolamento: B
• Test Hi-Pot: AC 600V 50/60Hz 2s
• Forza di tenuta senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Duty Cycle: 1-100%
• Profondità filettatura (mm): /
• Termini di pagamento: TT o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 1000 pz
• Capacità di fornitura: 5000 pz a settimana
• Tempi di consegna: 30 giorni
• Porto di carico: Shenzhen
