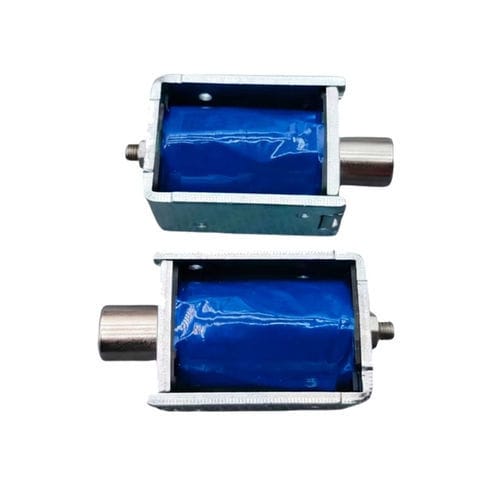

Elettromagnete a magnete permanente WL1037

di bloccodi fermopush-pull

Riepilogo prodotto
Il solenoide a mantenimento DC WL1037 è un attuatore elettromagnetico bistabile che utilizza magneti permanenti interni per trattenere il corpo mobile senza alimentazione continua. Passa tra due posizioni stabili (estesa e retratta) tramite impulsi DC brevi e consuma energia solo durante le transizioni.

Caratteristiche principali

• Funzionamento bistabile (a mantenimento): mantiene la posizione senza corrente di mantenimento.
• Attuazione a impulsi: attivazione mediante impulsi brevi (millisecondi).
• Nessuna corrente continua se mantenuto.
• Schema di lavoro push-pull con ingombro compatto.
• Tensioni disponibili: 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 nominale 24 V).
• Corsa tipica 2–15 mm; WL1037 standard 10 mm (personalizzabile).
• Forza di tenuta e duty dipendono dal modello; esempio WL1037: 2,6 N.
• Opzioni di montaggio: vite, staffa o fissaggi personalizzati; involucro: aperto/tubolare/chiuso (opzioni IP).

Scheda tecnica (campi chiave)

• Brand: Weilong Technology
• Modello: WL1037
• Tensione nominale: DC 24,0 V
• Potenza nominale: 12,3 W
• Modalità di lavoro: Push-Pull
• Forza di tenuta: 2,6 N
• Corsa: 10 mm (personalizzabile)
• Tempo di reset: 0,2 s
• Durata: 500.000 cicli
• Materiale: superior magnet iron
• Lunghezza cavo: 200 mm
• Stile di installazione: montaggio a vite
• Classe di isolamento: B
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di lavoro: azionamento a impulsi (consigliato tipico 1–10%)
• Certificazioni: CE, RoHS, ISO9001
• Garanzia: 1 anno
• MOQ: 1000 pz
• Capacità di fornitura: 5000 pz/settimana
• Tempi di consegna: 30 giorni (Shenzhen)

Meccanismo
Il WL1037 combina il campo generato dalla bobina con un magnete permanente. Un impulso DC breve supera il magnete per muovere il pistone; una volta in posizione, il magnete permanente chiude il percorso del flusso magnetico e trattiene il pistone senza corrente nella bobina. L'inversione di polarità (bobina singola) o l'eccitazione della bobina opposta (bobina doppia) rilascia il mantenimento. I tempi di transizione sono tipicamente nell'ordine dei millisecondi.

Push-Pull vs Latching (differenze concettuali)

• Push-Pull: richiede alimentazione continua per mantenere la posizione; genera più calore continuo.
• Latching DC: utilizza impulsi brevi e magnete permanente per mantenere la posizione senza alimentazione continua; richiede controllo bipolare per progetti a bobina singola o segnali dedicati per bobina doppia.

Funzionamento e calore
Puls0 1 per bloccare; Puls0 2 o inversione di polarità per sbloccare. Le brevi impulsioni limitano il riscaldamento. L'alimentazione continua aumenta lo stress termico e può ridurre la vita utile; rispettare larghezze d'impulso e cicli raccomandati.

Applicazioni tipiche

• Serrature smart, chiavistelli elettronici, chiusure per armadi
• Apparecchi alimentati a batteria (contatori smart, valvole remote)
• Distributori automatici e validatrici
• Interruttori di isolamento batteria, contattori pack, freni di stazionamento elettrici
• Dispositivi medici portatili che richiedono basso consumo in idle
• Automazione industriale: alette, deviatori, valvole pilota
• Dispositivi agricoli e solari (cancelli, timer)

Vantaggi e svantaggi

• Vantaggi: corrente di mantenimento trascurabile quando bloccato, basso riscaldamento a riposo, mantenimento della posizione in caso di perdita di alimentazione, ingombro contenuto.
• Svantaggi: richiede controllo impulsivo bipolare (o bobina doppia), non intrinsecamente sicuro in caso di interruzione senza elementi aggiuntivi, sensibile all'energia e alla durata dell'impulso, possibile necessità di sensori di posizione.

Diagnosi e risoluzione problemi (sintesi)

• Sicurezza: togliere alimentazione prima dell'ispezione e verificare assenza di danni visibili o detriti.
• Elettrico: verificare tensione di alimentazione, ampiezza e durata dell'impulso, misurare resistenza della bobina, controllare fusibili e cablaggio.
• Controllo: confermare polarità, temporizzazione degli impulsi e capacità del driver (H-bridge o driver doppia bobina).
• Meccanico: ispezionare l'alesaggio del pistone, rimuovere bave, lubrificare a secco se specificato, controllare bloccaggi.
• Specifico per mantenimento: verificare forza del magnete, gap d'aria ed energia di set/reset.

Consigli per la scelta e l'ordine

• Specificate corsa e forza di tenuta in base al carico reale; consultare i dati forza vs corsa.
• Assicurate la compatibilità della tensione con la fonte e la capacità di erogare la corrente d'impulso richiesta (es.: 1,5 A a 12 V per ~80 ms).
• Scegliete bobina singola o doppia in base al driver disponibile.
• Considerate l'ambiente (temperatura, grado IP, corrosione) e selezionate l'involucro appropriato.
• Aggiungete rilevamento di posizione (finecorsa o sensore Hall) se il controllore deve verificare lo stato dopo interruzione.
• Verificate le dimensioni di montaggio e tolleranze prima dell'integrazione.
• Per ordini: contattare Weilong Technology per tempi, campioni, MOQ e certificati.
