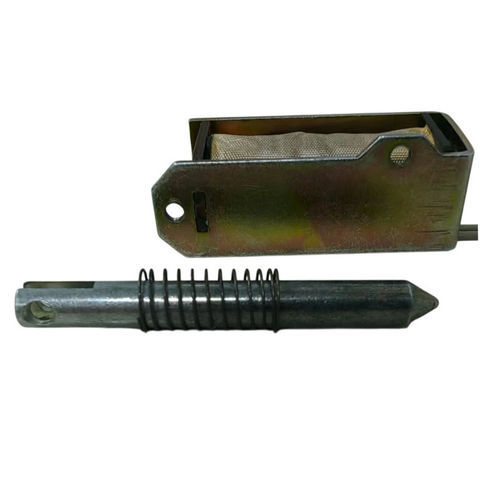

Elettromagnete lineare WL 0643

open frame24 VDC

Panoramica del prodotto Il WL 0643 è un solenoide a trazione tipo telaio prodotto da Weilong Technology. È un attuatore elettromagnetico lineare progettato per generare una forza di trazione controllata per chiusure, serrature o collegamenti meccanici. La struttura a telaio aperto garantisce risposta rapida e facile integrazione in apparecchiature automatizzate e dispositivi industriali o d'ufficio.

Applicazioni

• Distributori automatici (meccanismi per monete e banconote)
• Sistemi di blocco/sblocco per porte, armadi e casseforti
• Automazione d'ufficio (stampanti, fotocopiatrici, ATM)
• Dispositivi medici e apparecchiature diagnostiche
• Macchinari industriali (smistamento, collegamenti azionati, sistemi di controllo)

Funzionamento Quando la corrente continua attraversa la bobina si genera un campo magnetico che attira il perno (armatura) verso l'interno della bobina, producendo un movimento lineare di trazione. Una molla di ritorno (interna o esterna) riporta il perno nella posizione iniziale quando l'alimentazione viene rimossa. Corsa, forza di trazione e ciclo di lavoro sono configurabili in base all'applicazione.

Specifiche tecniche

• Marca: Weilong Technology
• Modello: WL 0643
• Tensione nominale: DC 12 V o 24 V
• Potenza nominale: 4–8 W
• Modalità di lavoro: tipo trazione
• Forza di trazione: 0,5–1 N
• Corsa: 3–6 mm (personalizzabile)
• Ciclo operativo: 1 s ON, 3 s OFF
• Durata: ≈200.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: acciaio al carbonio magnetico
• Lunghezza cavi: 200 mm
• Installazione: montaggio laterale a vite (M3 × 8 mm profondità filettatura)
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: nessuna
• Classe di isolamento: B
• Test hi-pot: AC 600 V 50/60 Hz 2 s
• Forza di mantenimento senza eccitazione: 0 N
• Temperatura di esercizio: -10 °C a 100 °C
• Intervallo di duty cycle: 1–100%
• Profondità filettatura: M3 × 8 mm
• Termini di pagamento: TT o LC a vista
• Ordine campione: disponibile (10–15 giorni)
• Garanzia prodotto: 1 anno
• MOQ: 500 pz; Capacità di fornitura: 2000 pz/settimana; Tempi di consegna: ~30 giorni; Porto: Shenzhen Yantian

FAQ / Note

• Cos'è un solenoide di tipo trazione? Un attuatore elettromeccanico che attira il perno nella bobina quando alimentato per generare una forza di trazione controllata.
• Trazione vs spinta: il tipo trazione attira il perno verso l'interno; il tipo spinta lo spinge verso l'esterno. Alcuni meccanismi usano leve per ottenere entrambe le azioni.
• Fattori prestazionali chiave: tensione/corrente nominale, lunghezza della corsa, duty cycle, forza di trazione/mantenimento e intervallo di temperatura di funzionamento.
• Considerazioni sul duty: i modelli standard sono progettati per funzionamento intermittente per evitare il surriscaldamento; le varianti a servizio continuo richiedono specifiche termiche diverse.
