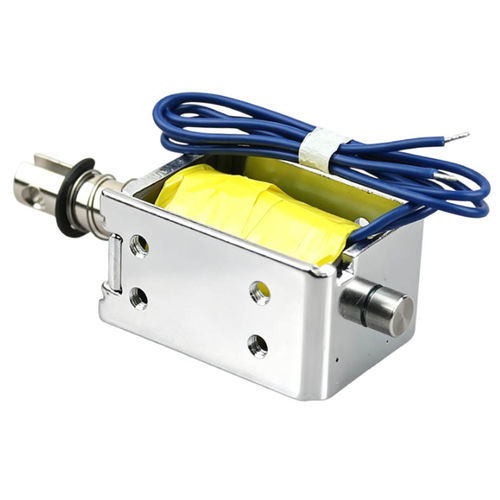

Elettromagnete lineare WL0837

in miniaturatubolarecompatto

Panoramica
Un solenoide mini push-pull è un attuatore elettromagnetico che converte energia elettrica in movimento lineare generando un campo magnetico in una bobina di rame. Invertendo la direzione della corrente, il campo magnetico produce un'azione di spinta o trazione sul nucleo in acciaio (plunger). Questi dispositivi DC compatti offrono risposta rapida e sono adatti per l'integrazione in apparecchiature OEM e spazi ristretti.

Caratteristiche principali

• Design compatto e leggero per installazione in spazi limitati
• Risposta rapida e alta ripetibilità per movimenti lineari di spinta e trazione precisi
• Generazione efficiente della forza con consumo energetico relativamente basso
• Costruzione robusta con bobina in rame, pistone di precisione e carcassa durevole
• Disponibile in diverse tensioni DC (3V, 5V, 6V, 12V, 24V) con corse e modalità di montaggio personalizzabili
• Funzionamento silenzioso adatto ad apparecchiature sensibili

Panoramica del prodotto (solenoide push-pull DC)
La costruzione tipica include bobina in rame, carcassa, pistone, molla e albero di uscita. Quando alimentata, la bobina crea un campo magnetico che muove il pistone per generare spinta o trazione; a tensione tolta, una molla interna riporta il pistone in posizione di riposo. Le configurazioni includono tipi aperti, tubolari, a scatto (latching) o personalizzati. Tensioni comuni: DC 3V, 6V, 12V e 24V. Corsa e forza sono selezionate in base ai requisiti dell'applicazione.

Applicazioni

• Automazione industriale (azionamento valvole, smistamento pezzi, posizionamento)
• Serrature smart e sistemi di controllo accessi
• Distributori automatici (meccanismi di erogazione e ritorno monete)
• Dispositivi medicali (strumenti di prova, erogazione liquidi, apparecchi diagnostici)
• Apparecchiature per ufficio (stampanti, scanner – alimentazione carta)
• Componenti automotive (blocchi sportello carburante, blocchi cambio, regolazione sedili)

Vantaggi

• Funzionamento compatto e rapido con installazione semplice
• Progettazione affidabile a bassa manutenzione
• Risparmio energetico rispetto ad attuatori più grandi e facile personalizzazione per OEM
• Buona ripetibilità e lunga vita operativa in condizioni raccomandate

Svantaggi

• Corsa limitata e forza moderata rispetto ad attuatori più grandi
• L'uso continuo può generare calore; è necessario considerare il ciclo di lavoro e la gestione termica
• La forza diminuisce con l'aumento della corsa; tensione errata o sovraccarico riducono la vita utile
• Richiede protezione contro umidità e polvere in ambienti severi

Risoluzione dei problemi - Problemi comuni e rimedi

• Solenoide non funziona: verificare tensione di alimentazione, cablaggio e resistenza bobina
• Forza di spinta/traction debole: controllare la tensione, ridurre la corsa se possibile, rimuovere interferenze magnetiche o ostruzioni
• Surriscaldamento: ridurre il ciclo di lavoro, migliorare la dissipazione del calore, verificare tensione e carico
• Rumore durante il funzionamento: ispezionare fissaggi allentati o usura interna
• Risposta lenta: verificare l'alimentazione, lo stato della molla, pulire/lubrificare il meccanismo e rimuovere corpi estranei
• Corrosione: utilizzare materiali resistenti alla corrosione o rivestimenti protettivi in ambienti umidi

Dati tecnici (valori selezionati)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
