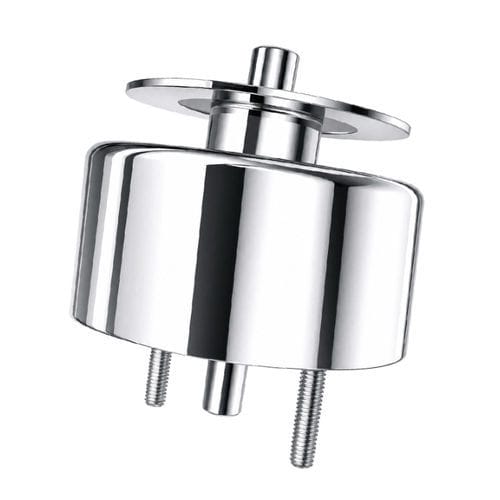

Elettromagnete lineare WL5931

senza manutenzionetubolarecompatto

Presentazione
Il WL5931 è un solenoide magnetico push‑pull tubolare e compatto che trasforma l'energia elettrica in un movimento lineare preciso di spinta o trazione. Progettato per automazione industriale, controllo accessi e attuazioni dove spazio, ripetibilità e rapidità di risposta sono requisiti chiave.

Caratteristiche

• Design tubolare compatto push‑pull con risposta rapida e basso rumore.
• Tensioni comuni: 12 V DC e 24 V DC (altre tensioni su richiesta).
• Corsa personalizzabile (5–15 mm) e forza di uscita regolabile (10–30 N).
• Opzioni per impermeabilizzazione, protezione da polvere e avvolgimenti alta temperatura.
• Adatto a servizio intermittente o continuo a seconda della configurazione; duty tipico 10%–30%.

Descrizione del prodotto
Il dispositivo è composto da bobina, stantuffo/armatura, involucro e molla di richiamo (a seconda della configurazione). Involucro in acciaio al carbonio con zincatura, classe di isolamento F. Versioni disponibili: cornice aperta, tubolare e a scatto. Collegamento elettrico tramite conduttori da 200 mm.

Datasheet (parametri chiave)
Marca: Weilong Technology
Modello: WL5931
Tensione nominale (V): DC 12 V o 24 V
Potenza nominale (W): 20–30 W
Tipo di lavoro: Tipo tubolare push‑pull
Forza di tenuta (N): 10–30 N (≈1,8 kgf)
Corsa (mm): 5–15 mm
Tempo di reset (s): 0,05 s (50 ms)
Durata: 100.000 cicli (tip.)
Certificazioni: CE, RoHS, ISO9001
Materiale: Involucro in acciaio al carbonio zincato
Lunghezza conduttore (mm): 200
Tolleranza dimensionale: ±0,1 mm
Impermeabilità: nessuna (versioni sigillate disponibili su richiesta)
Classe di isolamento: F
Hi‑Pot Test: CA 600 V 50/60 Hz 2 s
Temperatura d'esercizio: −10 °C a 100 °C
Duty Cycle: 1–100% (duty tipico 10%–30%)
Garanzia: 1 anno
MOQ: 1000 pz; Capacità: 5000 pz/settimana; Tempi: 30 giorni; Porto: Shenzhen

Applicazioni industriali

• Automazione: smistamento, imballaggio, posizionamento e commutazione in linee di produzione.
• Controllo accessi e serrature elettroniche.
• Sistemi automotive: meccanismi di bloccaggio, attuatori carburante e trasmissione.
• Dispositivi medicali: pompe infusioni, meccanismi diagnostici che richiedono movimento lineare preciso.
• Apparecchiature d'ufficio: stampanti, fotocopiatrici, distributori automatici.

Vantaggi e svantaggi

• Vantaggi: ingombro ridotto, installazione semplice, corsa/forza personalizzabili, manutenzione contenuta e lunga durata se usato entro i limiti indicati.
• Svantaggi: l'alimentazione continua genera calore e può ridurre la vita utile dell'avvolgimento; la forza diminuisce su corse lunghe; possibile interferenza EMI vicino a componenti sensibili.

Manutenzione e risoluzione problemi
Se il dispositivo non attiva, verificare alimentazione e continuità della bobina. Controllare il ciclo di lavoro per evitare surriscaldamento. Ispezionare sporco, corrosione o disallineamento se il movimento è lento o bloccato. Pulizia periodica, montaggio corretto e rispetto delle specifiche aumentano l'affidabilità.

Guida alla selezione

• Scegliere la tensione compatibile col sistema (6/12/24 V DC comuni).
• Definire forza e corsa richieste; la forza diminuisce all'aumentare della corsa.
• Rispettare il duty cycle dichiarato o selezionare varianti per servizio continuo quando necessario.
• Optare per versioni sigillate/alta temperatura per ambienti severi e verificare connettori e lunghezza cavo prima dell'ordine.
