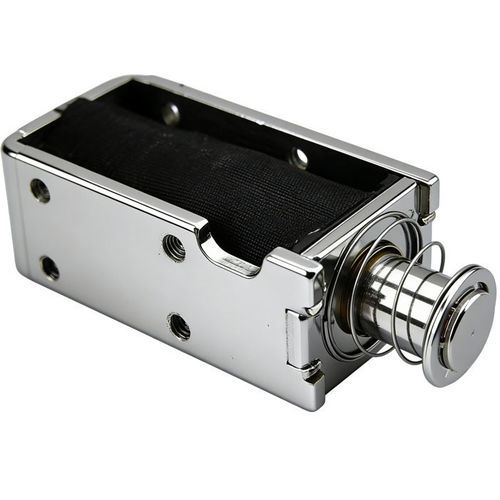

Elettromagnete lineare WL0840

di bloccoper cernitacompatto

Panoramica del prodotto
Il solenoide lineare push-pull WL0840 fornisce attuazione lineare a corsa corta per apparecchiature industriali e commerciali. È pensato per applicazioni che richiedono ingombro ridotto, risposta rapida e integrazione elettrica semplice, ad esempio meccanismi di bloccaggio, distributori automatici e sistemi di automazione.

Funzionamento
Il dispositivo incorpora una bobina in rame che genera un campo magnetico quando alimentata. Un'ancora ferromagnetica si muove assialmente all'interno della bobina per produrre una forza di spinta o trazione; al disinserimento viene utilizzato un ritorno a molla o meccanico. Corsa e forza sono regolabili entro i valori specificati per adattarsi all'applicazione.

Principali impieghi / Applicazioni

• Automazione industriale: smistamento, pick-and-place, azionamento di piccoli meccanismi.
• Controllo accessi e serrature: attuazione rapida blocco/sblocco per porte, armadi e chiusure elettroniche.
• Attrezzature per ufficio e commerciali: stampanti, fotocopiatrici, distributori di biglietti, ATM.
• Automotive: attuatori sportello carburante, aperture bagagliaio, meccanismi di bloccaggio.
• Dispositivi medicali: analizzatori, valvole e sistemi fluidici che richiedono attuazione precisa a breve corsa.
• Distributori automatici e self-service: rilascio prodotto, gestione monete e distribuzione.
• Elettrodomestici: dosatori controllati e piccoli attuamenti meccanici.

Vantaggi

• Ingombro ridotto per integrazione in assiemi compatti.
• Risposta elettrica rapida adatta ad operazioni a corsa corta e ad alto numero di cicli.
• Progetto meccanico semplice con poche parti in movimento, che facilita la manutenzione.
• Corsa e forza regolabili entro le gamme specificate per adattarsi all'applicazione.

Limiti / Svantaggi

• Corsa limitata rispetto a motori o attuatori pneumatici; non adatto a spostamenti lunghi.
• La forza disponibile diminuisce con l'aumentare della corsa (compromesso forza/posizione).
• L'uso continuativo o cicli di lavoro elevati aumentano il riscaldamento e il consumo energetico.

Note
Progettato per attuazione lineare a corsa corta quando compattezza, velocità e ripetibilità sono prioritarie. Consultare il video prodotto (YouTube) per la dimostrazione dinamica e le guide di integrazione elettrica/meccanica prima dell'installazione.

Caratteristiche tecniche

• Modello: WL0840
• Dimensioni (AS 0840): 41 x 15 x 20 mm (L x P x A) / 1,61 x 0,59 x 0,79 in
• Tensione: DC 12 V o DC 24 V
• Scocca: acciaio al carbonio elettrodeposto (zinco o nichel); resistenza alla nebbia salina 48 h
• Pistone: acciaio al carbonio elettrodeposto (zinco o nichel); conforme RoHS; test 48 h nebbia salina
• Bobina: filo di rame puro
• Corsa: 4–10 mm (regolabile)
• Forza: 1,5–8 N (regolabile)
• Potenza: 0,24 W
• Corrente: 1 A
• Resistenza: 10 Ω
• Durata: ≥ 200.000 cicli
• Ciclo di lavoro: 1 s ON / 9 s OFF
