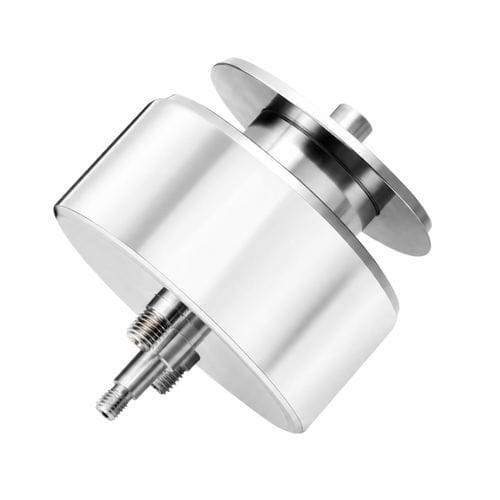

Elettromagnete di fermo WL4020

linearedi bloccoper cernita

Descrizione
Il solenoide tubolare push-pull WL4020 è un attuatore lineare elettromeccanico progettato per fornire movimenti di spinta e trazione rapidi e ripetibili in applicazioni industriali. La costruzione tipica include avvolgimento in rame, pistone in acciaio, molla di richiamo e involucro in acciaio al carbonio zincato. (Nota: riferimento pagina WL4020; voce scheda tecnica WL4042.)

Caratteristiche principali

• Progetto tubolare compatto per integrazione in spazi ridotti
• Tempi di risposta nell'ordine dei millisecondi e corsa lineare ripetibile
• Uscita push/pull stabile su corse ridotte
• Disponibile in 12 V e 24 V CC (altre tensioni personalizzabili) e diverse lunghezze di corsa
• Bassa manutenzione e avvolgimento a consumo energetico contenuto
• Opzioni per tipi di montaggio, lunghezze cavo e cicli di lavoro personalizzabili

Funzionamento
Con l'applicazione di alimentazione CC, la corrente negli avvolgimenti genera un campo magnetico che attrae o respinge il pistone in acciaio, producendo il movimento lineare di spinta o trazione. Quando l'alimentazione viene interrotta, la molla di richiamo riporta il pistone alla posizione iniziale. La forza erogata dipende da tensione/corrente, lunghezza della corsa, materiale del pistone e geometria del circuito magnetico.

Applicazioni

• Automazione industriale: espulsione, bloccaggio, commutazione, smistamento e interfacce con nastri trasportatori
• Distributori automatici, armadietti intelligenti e meccanismi di chiusura elettronici
• Attuazione lineare compatta per dispositivi medicali
• Elettrodomestici, macchine per imballaggio e macchine tessili
• Sistemi automobilistici per chiusure e controlli
• Meccanismi ad alta velocità in robotica e sistemi di smistamento

Vantaggi e limiti

• Vantaggi: ingombro ridotto, risposta rapida, ripetibilità prevedibile, parametri elettrici/meccanici personalizzabili
• Limiti: riscaldamento dell'avvolgimento in caso di cicli elevati (può ridurre la vita utile); la forza diminuisce con l'aumentare della corsa; forze massime inferiori rispetto a soluzioni pneumatiche/oleodinamiche per carichi elevati

Risoluzione problemi (sintesi)

• Forza debole: verificare la tensione di alimentazione, la resistenza dell'avvolgimento e corse eccessive; controllare interferenze magnetiche
• Surriscaldamento: ridurre il ciclo di lavoro, verificare la corretta tensione e migliorare la ventilazione
• Blocchi/movimento lento: ispezionare sporco, corrosione, lubrificazione o parti piegate/usurate
• Guasti elettrici: misurare la resistenza dell'avvolgimento per individuare avvolgimenti aperti o in cortocircuito e ispezionare i cavi

Dati tecnici e note (da scheda)

• Brand: Weilong Technology
• Numero modello (scheda): WL4042
• Riferimento pagina: WL4020
• Tensione nominale: 12 V CC o 24 V CC
• Potenza nominale: 20–30 W
• Tipo: solenoide tubolare push-pull
• Forza di tenuta: ~10–20 N (≈1.8 kg indicato)
• Corsa: 5–10 mm
• Tempo di reset: ~30 ms
• Durata: ~100.000 cicli
• Classe di isolamento: F; Hi-Pot: CA 600 V 50/60 Hz 2 s
• Temperatura di esercizio: -10 °C a 100 °C
• Duty tipico: 10%–30% (progetto 1%–100%)
• Materiale: involucro in acciaio al carbonio rivestito zincato
• Lunghezza cavo: 200 mm; tolleranza dimensionale: ±0,1 mm
• Certificazioni: CE, RoHS, ISO9001; garanzia 1 anno; MOQ 1000 pz; capacità 5000 pz/settimana; lead time ~30 giorni; porto: Shenzhen

Caratteristiche / specifiche tecniche

• Modello: WL4020 (pagina) / WL4042 (scheda)
• Tensione operativo: 12 V CC o 24 V CC (opzioni personalizzabili)
• Potenza: 20–30 W
• Tipo: tubolare push-pull
• Forza di tenuta: ca. 10–20 N (valore di riferimento 1.8 kg)
• Range corsa: 5 mm, 10 mm
• Tempo di risposta / reset: ~30 ms
• Vita utile stimata: ~100.000 cicli
• Materiale involucro: acciaio al carbonio zincato
• Lunghezza cavo: 200 mm; tolleranza: ±0,1 mm
• Temperatura di lavoro: -10 °C a 100 °C; classe isolamento F
• Duty cycle: progetto 1%–100%; uso tipico 10%–30%
