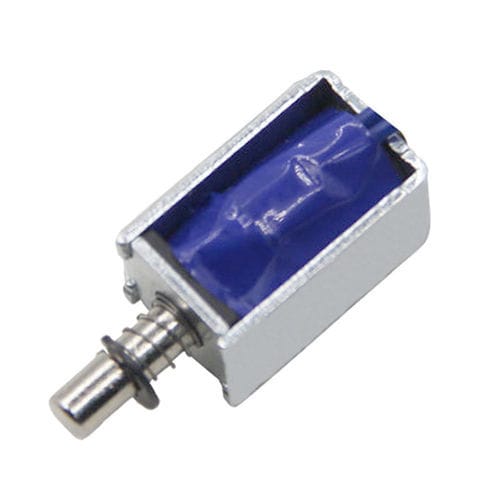

Elettromagnete per cernita WL0420

di bloccolinearecompatto

Panoramica del prodotto
L'attuatore elettromagnetico push-pull WL0420 è un attuatore lineare progettato per installazioni compatte. Alimentato in DC, fornisce movimento lineare bidirezionale (push e pull) con corsa, fissaggio e ciclo di lavoro configurabili per applicazioni industriali e integrazioni OEM.

Caratteristiche

• Profilo compatto per installazioni con spazio limitato
• Risposta rapida e movimento lineare ripetibile in entrambe le direzioni
• Disponibile in varie tensioni DC e cicli di lavoro
• Personalizzabile: lunghezza della corsa, opzioni di montaggio, uscita di forza e specifiche della bobina
• Materiali: bobina in rame, telaio in acciaio a basso tenore di carbonio, stantuffo in ferro, asta in acciaio inox, molla di richiamo

Applicazioni

• Automazione industriale: moduli di smistamento, meccanismi di imballaggio, sottosistemi di attuazione
• Sistemi di sicurezza e chiusura: serrature elettriche, chiusure per armadi, pannelli di accesso
• Distributori automatici: meccanismi di rilascio e bloccaggio
• Automotive: sganci bagagliaio, attuatori sportello carburante, attuatori fanali
• Dispositivi medicali: azionamento valvole, elementi di commutazione meccanica
• Elettrodomestici: lavatrici, macchine per il caffè, stampanti

Personalizzazione e opzioni

• Opzioni di tensione: tensioni DC comuni (5 V, 12 V, 24 V) e progettazioni AC su richiesta
• Parametri regolabili: corsa, forza, spire della bobina, ingombro di montaggio
• Varianti per servizio continuo richiedono gestione termica e della bobina specifica

Vantaggi e svantaggi

• Vantaggi: struttura semplice, elevata velocità di risposta, conveniente per produzione in serie, ingombro ridotto
• Svantaggi: generazione di calore in funzionamento continuo, diminuzione della forza con la corsa, corsa limitata rispetto ad attuatori motorizzati, possibile rumore operativo, prestazioni magnetiche influenzate da alte temperature

Caratteristiche / specifiche tecniche

• Modello: WL0420
• Dimensione tipica: 20,5 × 12 × 11 mm (esempio)
• Diametro stantuffo: φ4 mm
• Tensione nominale (esempio): DC 12 V
• Campo di corsa (esempio): 0–5 mm
• Forza (esempio): 0,2–2 N
• Potenza (esempio): 13 W
• Corrente (esempio): 1,09 A
• Resistenza della bobina (esempio): 11 Ω
• Durata prevista (esempio): ≥ 1.000.000 cicli
• Ciclo di lavoro (esempio): 0,5 s ON, 2 s OFF (servizio intermittente tipico)
• Range di forze comuni: piccolo 1–10 N; medio 10–50 N; pesante 50–200 N+
• Note: la forza è massima nella posizione iniziale (chiusa) e diminuisce con la corsa; il servizio continuo richiede design specifico di bobina/termico
