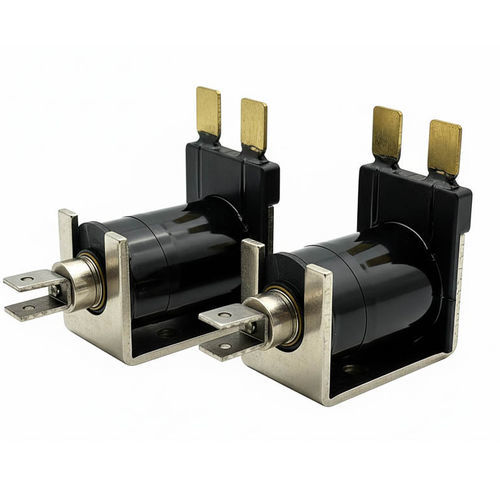

Elettromagnete lineare WL0829

compattoACelettromagnetico

Panoramica
Un solenoide lineare AC converte la corrente alternata in movimento lineare. Il WL0829 è progettato per automazione industriale e macchine; comprende bobina in rame, spillo mobile, nucleo fisso in ferro e anello di schermatura per ridurre vibrazioni e ronzii. Disponibile in varianti di corsa e forza per integrazione in sistemi di controllo e valvole.

Caratteristiche principali

• Funzionamento diretto in AC (nessun raddrizzatore richiesto)
• Risposta rapida e forte spinta iniziale
• Anello di schermatura che riduce ronzii e vibrazioni
• Disponibile con corsa 6–8 mm e vari valori di forza
• Involucro compatto in acciaio al carbonio con zincatura per integrazione
• Modelli per servizio continuo o intermittente

Vantaggi

• Montaggio semplice con vite regolabile per l'installazione
• Soluzione attuatore economica per valvole e meccanismi
• Lunga durata operativa (circa 300.000 cicli)
• Opzioni di tensione: AC110V o 208V
• Ampia gamma di temperatura di esercizio: -10°C a 100°C

Svantaggi

• Rumore udibile maggiore rispetto ad alcuni solenoidi DC se l'anello di schermatura non è ottimale
• Generazione di calore in caso di funzionamento continuo prolungato
• Controllo di posizione meno preciso rispetto a sistemi DC in anello chiuso
• Vibrazioni o prestazioni ridotte se anello di schermatura o montaggio non corretti

Risoluzione dei problemi (Problemi comuni, cause e soluzioni)

• Solenoide non si muove
  • Cause possibili: assenza alimentazione, tensione errata, cablaggio allentato/rotto, bobina aperta, spillo bloccato
  • Soluzioni: verificare alimentazione AC e tensione, ispezionare cablaggio, misurare resistenza bobina, pulire e lubrificare lo spillo
• Forza debole o insufficiente
  • Cause possibili: tensione bassa/instabile, surriscaldamento bobina, carico eccessivo, ampio gap d'aria
  • Soluzioni: assicurare tensione nominale corretta, migliorare ventilazione, selezionare forza appropriata, ridurre gap d'aria
• Surriscaldamento
  • Cause possibili: servizio continuo oltre la specifica, scarsa ventilazione, temperatura ambiente elevata, tensione errata
  • Soluzioni: utilizzare modello intermittente se necessario, migliorare flusso d'aria, verificare tensione, scegliere solenoide con classificazione di servizio superiore
• Rumore o ronzii
  • Cause possibili: anello di schermatura mancante/danneggiato, montaggio allentato, mismatch di frequenza, parti usurate
  • Soluzioni: ispezionare/riparare anello di schermatura, stringere fissaggi, confermare frequenza (50/60 Hz), sostituire componenti usurati
• Risposta lenta
  • Cause possibili: sporco/debris, molla di ritorno debole, tensione bassa, invecchiamento bobina
  • Soluzioni: pulire internals, sostituire molla, stabilizzare alimentazione, sostituire solenoide invecchiato
• Spillo che si incolla o non ritorna
  • Cause possibili: ruggine/contaminazione, disallineamento, molla danneggiata, carico laterale
  • Soluzioni: pulire e lubrificare leggermente, riallineare installazione, sostituire molla, evitare carichi laterali

Applicazioni
Adatto per automazione industriale (sistemi di smistamento, nastri trasportatori, macchine per imballaggio), controllo valvole (liquidi e gas), meccanismi di erogazione, elettrodomestici, apparecchiature di laboratorio e medicali, sistemi di chiusura porte, macchine tessili e di stampa. Personalizzazioni disponibili per corsa, forza, tensione e montaggio.

Tabella dati tecnici

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Guida alla selezione

• Definire la forza di trazione/spinta richiesta includendo un margine di sicurezza del 20–50%
• Scegliere la lunghezza di corsa appropriata
• Selezionare la tensione AC e la frequenza corrette (110/208V, 50/60 Hz)
• Verificare il ciclo operativo per evitare surriscaldamento
• Considerare il tempo di risposta per le esigenze di commutazione
• Controllare lo spazio di montaggio e il metodo di installazione
• Valutare l'ambiente operativo (temperatura, umidità, polvere) e i vincoli acustici
• Specificare le personalizzazioni (corsa, forza, staffe) in fase d'ordine

FAQ (selezionate)

• Cos'è un solenoide lineare AC? — Dispositivo elettromeccanico che converte la potenza AC in movimento lineare tramite bobina, nucleo e spillo.
• Cosa fa un solenoide lineare AC? — Fornisce attuazione lineare per valvole, scatti e meccanismi; l'anello di schermatura riduce il ronzio.
• I solenoidi AC possono funzionare continuamente? — Sì se classificati per 100% di duty; altrimenti scegliere modelli intermittenti per evitare surriscaldamento.
• Cos'è un anello di schermatura? — Un anello di rame che crea flusso fuori fase per ridurre vibrazioni e ronzii.

Nota
Immagini aggiuntive, PDF delle specifiche e video del prodotto disponibili. Opzioni di personalizzazione: corsa, forza, tensione e montaggio.

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
