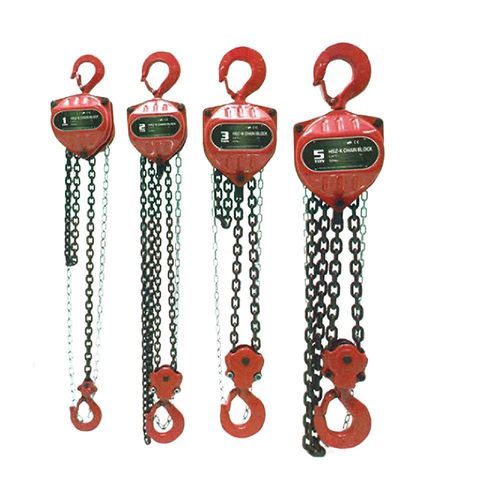

Paranco a catena manuale HSZ-K

da bracciacompatto1

Panoramica Il paranco a catena manuale HSZ-K è disponibile con portate da 0,5 t a 20 t a seconda del modello. Progettazione compatta conforme agli standard internazionali. Dotato di disco freno, catena di carico in acciaio legato e catena manuale zincata. I ganci sono forgiati a caduta e trattati termicamente per garantire elevata resistenza e lunga durata.

Introduzione

• Gamma di carico: 0,5 t a 20 t
• Design compatto conforme alle norme mondiali pertinenti
• Disco freno, catena di carico in acciaio legato e catena manuale zincata
• Ganci forgiati e trattati termicamente per elevata resistenza e lunga durata

Parametro MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
PORTATA(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Corsa standard(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Carico di prova(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Distanza minima tra ganci(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Trazione catena per sollevare carico massimo(N) | 221 | 304 | 343 | 314 | 343 | 383 | 392
Numero di bracci della catena di carico | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diametro della catena di carico(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Peso netto(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Peso lordo(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Imballo(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Specifiche tecniche

• Serie / Modello: HSZ-K (esempi: HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Gamma di carico: 0,5 t a 20 t
• Corsa standard: 2,5 m a 3,5 m a seconda del modello
• Carico di prova: 0,75 t a 12,5 t a seconda del modello
• Distanza minima tra ganci: 225 mm a 700 mm a seconda del modello
• Trazione della catena per carico massimo: 221 N a 392 N a seconda del modello
• Numero di bracci della catena: 1, 2 o 4 a seconda del modello
• Diametro della catena: 6 mm, 8 mm o 10 mm a seconda del modello
• Componenti standard: disco freno, catena di carico in acciaio legato, catena manuale zincata, ganci forgiati e trattati termicamente
• Peso netto per modello: 8.4 kg a 77 kg
• Peso lordo per modello: 9.4 kg a 85 kg
• Dimensioni dell'imballo: variano a seconda del modello (vedere i valori sopra)
