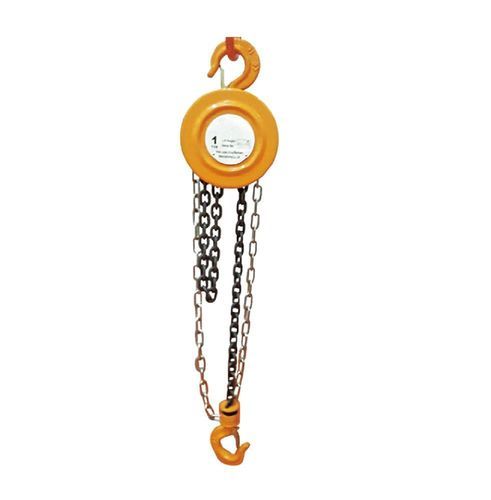

Paranco a catena manuale HSZ series

da bracciaper uso prolungato1

Descrizione del prodotto
Il paranco a catena manuale HSZ presenta una scocca a forma di zucca ispirata al design cinese e permette di sollevare carichi pesanti con uno sforzo ridotto dell'operatore. È dotato di catene di carico in acciaio legato e componenti zincati standard. Il gancio di sollevamento è forgiato a caduta e sottoposto a trattamento termico per una lunga durata. Gamma di capacità: 0,5 t–20 t, con opzioni da 30 t e 50 t per attrezzature pesanti. I modelli HAZ-1/2 fino a HAZ-10 sono disponibili con diverse capacità, corse standard e specifiche per varie applicazioni.

Introduzione

• Scocca stile zucca di ispirazione cinese
• Basso sforzo dell'operatore per sollevare grandi pesi
• Catena di carico in acciaio legato e finitura zincata standard
• Gancio forgiato a caduta e trattato termicamente per maggiore durata
• Gamma di capacità da 0,5 t a 20 t; 30 t e 50 t disponibili per macchinari pesanti

Parametro
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Caratteristiche / Specifiche tecniche

• Serie modelli: HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Intervallo di portata: 0,5 t a 10 t nella tabella (disponibile fino a 20 t; 30 t e 50 t per macchinari pesanti)
• Corsa standard: 2,5 m–3,5 m a seconda del modello
• Materiale catena di carico: acciaio legato
• Finitura: zincata standard
• Gancio: forgiato a caduta e trattato termicamente per lunga durata
• Diametro catena: 6 mm, 8 mm o 10 mm a seconda del modello
• Esempi di peso netto: da 8.4 kg a 77 kg a seconda del modello
• Dimensioni imballo fornite per modello (L*W*H in cm)
