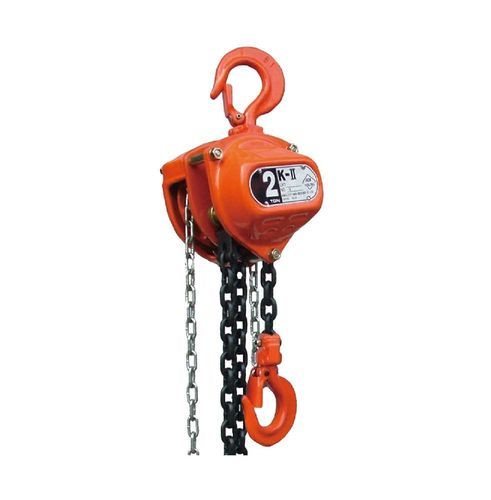

Paranco a catena meccanico HSZ-KⅡ series

manualeda bracciaper uso prolungato

Panoramica del prodotto
Il paranco a catena manuale HSZ-KⅡ è un dispositivo di sollevamento manuale per la movimentazione industriale. Consente di sollevare carichi pesanti con uno sforzo ridotto grazie a una trasmissione meccanica compatta e componenti ad alta resistenza. La catena di carico è in acciaio legato di alta qualità e i componenti standard sono zincati. I ganci sono forgiati e trattati termicamente professionalmente per alta resistenza e lunga durata. Sono disponibili limitatori di carico opzionali. La gamma copre capacità da 0,5 t a 20 t; sono inoltre disponibili unità heavy duty da 30 t e 50 t; diversi modelli offrono altezze di sollevamento e specifiche differenti per varie esigenze.

Caratteristiche principali

• Limitatori di carico opzionali disponibili
• Consente di sollevare grandi pesi con basso sforzo manuale
• Catena di carico in acciaio legato di alta qualità e accessori zincati standard
• Gancio forgiato e trattato termicamente per elevata resistenza e durata
• Intervallo di capacità: 0,5 t a 20 t (unità heavy duty 30 t e 50 t disponibili)

Parametri tecnici
MODELLO | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
CAPACITÀ (t) | 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Altezza standard (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Carico di prova (t) | 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Distanza minima tra ganci (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
Forza di trazione per sollevare carico pieno (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
Numero di rami della catena di carico | 1 | 1 | 1 | 1 | 2 | 2 | 4
Diametro catena (mm) | 6,3 | 6,3 | 7,1 | 8 | 7,1 | 9 | 9
Peso netto (kg) | 8,4 | 11 | 13,5 | 21 | 22 | 40 | 77
Peso lordo (kg) | 9,4 | 12 | 14,5 | 22 | 23 | 41,5 | 85
Imballo (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

Specifiche

• Marca: TOPONE CHAIN
• Serie modello: HSZ-KⅡ
• Intervallo di capacità: 0,5 t a 20 t (unità heavy duty 30 t e 50 t disponibili)
• Altezze standard: 2,5 m, 3 m, 3,5 m a seconda del modello
• I carichi di prova variano a seconda del modello (es.: 0,75 t per 0,5 t fino a 12,5 t per 10 t)
• Distanza minima tra ganci: 285 mm a 700 mm a seconda del modello
• Forza di trazione per sollevare carico pieno: 25 N a 41 N a seconda del modello
• Numero di rami della catena: 1, 2 o 4 a seconda del modello
• Diametro della catena: 6,3 mm a 9 mm a seconda del modello
• Intervallo peso netto: 8,4 kg a 77 kg a seconda del modello
• Intervallo peso lordo: 9,4 kg a 85 kg a seconda del modello
• Dimensioni di imballo variabili per modello (vedere tabella)
• Componenti chiave: catena di carico in acciaio legato di alta qualità, accessori zincati, gancio forgiato e trattato termicamente
