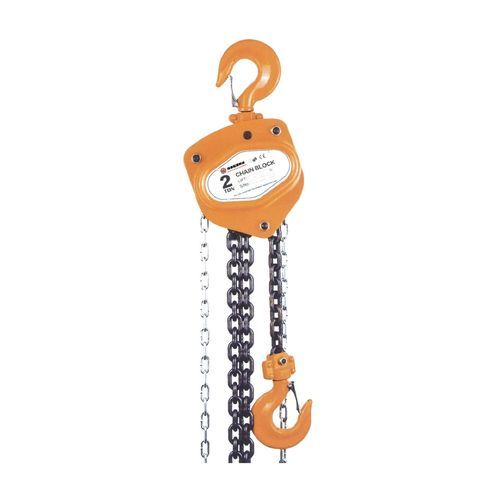

Paranco a catena manuale HSZ-A series

da bracciaper uso prolungatocompatto

Descrizione del prodotto
Il paranco a catena manuale HSZ-A è una soluzione di sollevamento manuale compatta e robusta disponibile nelle capacità da 0.5 a 20 tonnellate, con modelli heavy-duty aggiuntivi da 30 t e 50 t. Progettato secondo standard internazionali, include un freno a disco, una catena di carico in acciaio legato di alta qualità e una catena manuale zincata. I ganci sono forgiati e trattati termicamente per elevata resistenza e lunga durata.

Introduzione

• Intervallo di carico: 0.5 t a 20 t; opzioni heavy-duty: 30 t e 50 t.
• Design compatto e robusto conforme agli standard internazionali.
• Freno a disco affidabile per il mantenimento controllato del carico.
• Catena di carico in acciaio legato standard e catena manuale zincata per maggiore durata.
• Gancio forgiato e trattato termicamente per alta resistenza e lunga vita utile.

Parametro
MODEL: HSZ-A1/2 | HSZ-A1 | HSZ-A1 1/2 | HSZ-A2 | HSZ-A3 | HSZ-A5 | HSZ-A10
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15
Min. distance between hooks (mm): 285 | 315 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load (n): 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines: 1 | 1 | 1 | 1 | 2 | 2 | 4
Diameter of load chain (mm): 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
Net weight (kg): 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight (kg): 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing (L*W*H) (cm): 30*17*32 | 30*17*32 | 30*17*32 | 28*19*23 | 30*17*32 | 40*20*34 | 62*50*26

Caratteristiche tecniche

• Serie: paranco a catena manuale HSZ-A (modelli HSZ-A1/2 a HSZ-A10).
• Intervallo di capacità e varianti heavy-duty come indicato.
• Costruzione: design compatto e robusto conforme agli standard internazionali.
• Freno: freno a disco affidabile per il controllo del carico.
• Catena: catena di carico in acciaio legato standard.
• Catena manuale: catena manuale zincata per resistenza alla corrosione.
• Gancio: forgiato e trattato termicamente per elevata resistenza e lunga durata.
• Esempio HSZ-A1/2: capacità 0.5 t; peso netto 8.4 kg; corsa standard 2.5 m; diametro catena 6.3 mm.
