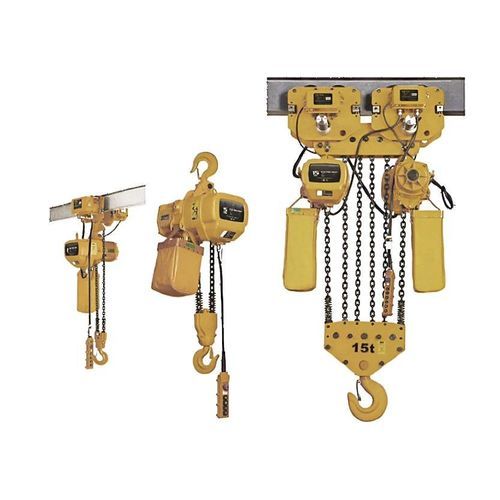

Paranco a catena elettrico HHBB series

con carrellicon carrello ad altezza ridottadoppio

Panoramica
La serie HHBB di paranchi elettrici a catena è caratterizzata da un design compatto a bassa ingombro che riduce la distanza tra il corpo del paranco e la trave. Questa configurazione migliora l'efficienza di sollevamento verticale ed è indicata per ambienti con soffitti bassi, impianti temporanei e siti in cui lo spazio di sollevamento va massimizzato.

Caratteristiche principali

• Struttura a ridotto ingombro verticale per avvicinamento gancio contenuto.
• Configurazioni a caduta singola o doppia per capacità da 0,5 t a 5 t.
• Altezza di sollevamento standard 3 m; altezze personalizzate disponibili su richiesta.
• Diversi diametri di catena e potenze motore per rispondere alle esigenze operative.
• Progettato per un'installazione agevole su rotaie e per un accesso semplificato alla manutenzione.

Parametri tecnici

• Gamma modelli: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Portata (t): 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Altezza di sollevamento standard (m): 3 per tutti i modelli standard
• Carico di prova (t): 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• Potenza motore (kW): 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• Numero di bracci catena: 1 | 1 | 1 | 1 | 2 | 2 | 2
• Diametro catena (mm): 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Velocità di sollevamento (m/min): 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Peso netto (kg): 42 | 59 | 110 | 47 | 69 | 123 | 133
• Peso morto per metro (kg/m): 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Modelli e configurazioni

• I modelli di tipo A e B presentano varianti di montaggio, motore e velocità; consultare il codice modello per i dettagli.
• I modelli a caduta singola garantiscono maggiore velocità di sollevamento; quelli a caduta doppia incrementano la capacità nominale a velocità ridotta.
• Altezza standard 3 m; altezze e carrelli su misura disponibili in base al progetto.

Applicazioni

• Officine, linee produttive leggere/medie e impianti modulari/temporanei.
• Siti di costruzione e officine di manutenzione con spazio sotto trave limitato.
• Installazioni che richiedono gamme di capacità flessibili (0,5–5 t) con ingombro ridotto.

Norme e certificazioni
Non specificato sulla fonte — verificare le norme regionali applicabili e richiedere i certificati del produttore prima dell'acquisto.

Installazione e manutenzione

• Installare su travi compatibili considerando l'ingombro verticale e la compatibilità del carrello.
• Seguire le procedure del produttore per ispezione e lubrificazione della catena e manutenzione del motore a intervalli prestabiliti.
• Eseguire prove di carico e controlli di sicurezza dopo l'installazione e dopo modifiche rilevanti al sistema di sollevamento.
