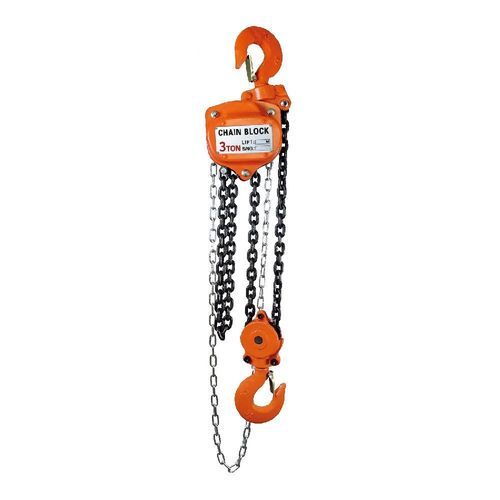

Paranco a catena manuale HS-VL series

da bracciaper uso prolungatocompatto

Descrizione del prodotto
Il paranco a catena manuale HS-VL, sviluppato con tecnologia giapponese, solleva carichi da 0,5T a 50T con uno sforzo operativo ridotto. È dotato di un sistema frenante automatico a doppio cricchetto e di catene portanti in acciaio legato con nastri di catena manuale zincati per una migliore resistenza all'usura. I ganci sono forgiati e trattati termicamente per una maggiore resistenza. Sono disponibili limitatori di carico opzionali per un controllo preciso del carico. La gamma comprende modelli compatti da 0,5T fino a unità pesanti da 50T, con corsa standard di solito di 2,5 m o 3 m a seconda del modello.

Introduzione

• Tecnologia giapponese
• Limitatori di carico opzionali disponibili
• Basso sforzo operativo per sollevare grandi carichi
• Catena portante in acciaio legato e nastro di catena manuale zincato
• Ganci forgiati e trattati termicamente per lunga durata
• Intervallo di carico di lavoro: 0,5 Ton a 50 Ton (modelli elencati)

Parametro
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

Caratteristiche / specifiche tecniche

• Serie: HS-VL Paranco a catena manuale (modelli elencati sopra)
• Intervallo di capacità: 0,5 Ton a 50 Ton
• Corsa standard: tipicamente 2,5 m o 3 m a seconda del modello
• Valori di prova della catena: da 0,75 t fino a 75 t
• Numero di bracci della catena: 1 a 20 (dipende dal modello)
• Diametro della catena: da 5 mm a 9 mm a seconda del modello
• Sistema frenante automatico a doppio cricchetto per tenuta sicura e affidabile
• Catena portante in acciaio legato e nastro di catena manuale zincato per resistenza all'usura
• Ganci forgiati e trattati termicamente per elevata resistenza e lunga durata
• Limitatori di carico opzionali per maggiore sicurezza e controllo preciso del carico
• Peso netto e dimensioni di imballo variabili a seconda del modello (vedere la sezione Parametro sopra)
