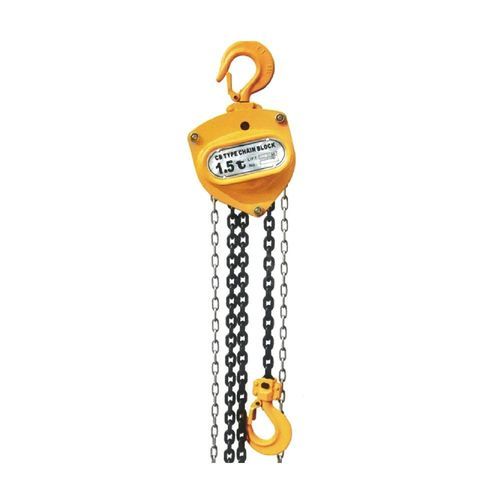

Paranco a catena manuale HSC-CB

da bracciaper uso prolungatocompatto

Panoramica del prodotto
Il paranco a catena manuale HSC-CB offre capacità di sollevamento manuale da 0,5 t a 20 t, con versioni heavy-duty dedicate a 30 t e 50 t. L'unità dispone di disco freno affidabile, catena di carico in acciaio legato di alta qualità, catena manuale zincata e ganci forgiati trattati termicamente per una lunga durata. Le serie CB-I (1T–10T) coprono diverse capacità, altezze di sollevamento e configurazioni per applicazioni industriali.

Introduzione

• Carico di lavoro: 0,5 t a 20 t; versioni per carichi pesanti: 30 t e 50 t.
• Design compatto e robusto conforme alle norme internazionali pertinenti.
• Disco freno affidabile per il bloccaggio sicuro del carico.
• Catena di carico in acciaio legato di alta qualità; numero di bracci variabile in base al modello.
• Catena manuale zincata per resistenza alla corrosione.
• Ganci forgiati con trattamento termico professionale per alta resistenza e lunga durata.

Parametri
MODELLO | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
CAPACITÀ (t) | 1 | 1,5 | 2 | 3 | 5 | 10
Altezza di sollevamento (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3
Catena di carico - N. di bracci | 1 | 1 | 1 | 1 | 2 | 4
Dimensione catena | 6×18 | 7,1×21 | 8×24 | 10×30 | 9×27 | 10×30
Forza di trazione (kg) | 250 | 265 | 335 | 372 | 360 | 380
Peso N.W / G.W (kg) | 14,5 / 15 | 16,5 / 17 | 19,5 / 20,1 | 32 / 34 | 41,1 / 43,6 | 75,7 / 79,1
Dimensione (mm) A | 149 | 176 | 176 | 231 | 249 | 463
Dimensione (mm) B | 153 | 173 | 173 | 185 | 185 | 185
Dimensione (mm) C | 29 | 35 | 35 | 39 | 49 | 54
Dimensione (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
Peso aggiuntivo per 1 m di sollevamento (kg) | 0,8 | 1,1 | 1,4 | 2,2 | 3,8 | 8,8

Norme
Prodotto in conformità alle norme internazionali pertinenti per le attrezzature di sollevamento (es. normative EN/ISO applicabili); la conformità finale dipende dal modello e dalla configurazione scelti.

Caratteristiche / specifiche tecniche

• Ampia gamma di portate da 0,5 t a 20 t; opzioni per carichi pesanti a 30 t e 50 t.
• Design compatto e resistente adatto ad applicazioni industriali.
• Disco freno affidabile per il controllo sicuro dei carichi.
• Catena di carico in acciaio legato di alta qualità; configurazioni a 1, 2 o 4 bracci a seconda del modello.
• Catena manuale zincata per maggiore resistenza alla corrosione.
• Ganci forgiati con trattamento termico professionale per elevata resistenza e lunga durata.
• Serie disponibile: HSC-CB Hand Chain Hoist — CB-I 1T, CB-I 1.5T, CB-I 2T, CB-I 3T, CB-I 5T, CB-I 10T.
• Parametri chiave per modello riassunti sopra: capacità, altezza di sollevamento, catena di carico, dimensione della catena, forza di trazione, peso netto/lordo, dimensioni (A, B, C, D, Hmin) e peso aggiuntivo per metro di sollevamento.
