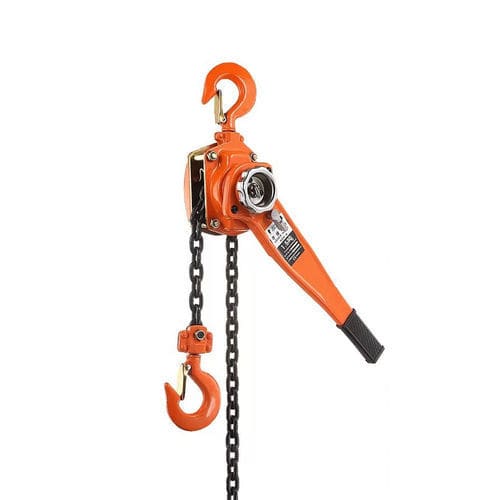

Paranco a catena manuale TOPONE-D series

a levaad azionamento manualeda braccia

Panoramica
Un paranco a leva a catena manuale, noto anche come come-along, consente di tirare, trascinare, posizionare o sollevare carichi con una sola mano. Il design è simile a quello dei paranchi a catena azionati a mano. Sebbene alcuni paranchi a leva siano omologati per sollevamento sospeso, non tutti i come-along sono idonei a questo uso. Verificare che il titolo del prodotto contenga il termine Hoist o specifichi la capacità di sollevamento prima di utilizzarlo per sollevamenti sospesi. I paranchi a leva manuali sono pensati per applicazioni commerciali e industriali in spazi ristretti e con scarsa altezza libera.

Introduzione
I blocchi a leva sono progettati per sollevare carichi entro la loro capacità nominale e non devono mai essere utilizzati oltre tale limite. Sono comunemente impiegati in officine, garage e cantieri. I blocchi a leva sono disponibili in configurazioni a caduta singola e multipla della catena; selezionare la configurazione in base al peso da sollevare.

Parametri
TIPO: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacità (T): 0,8 | 1,6 | 3,2 | 6,3 | 9
Altezza di sollevamento standard (m): 1,5 (tutti i modelli)
Carico di prova (T): 0,96 | 1,92 | 3,84 | 7,56 | 10,8
Sforzo richiesto per sollevare il carico nominale (N): 250 | 373 | 390 | 398 | 400
Cadute della catena di carico: 1 | 1 | 1 | 2 | 3
Diametro catena di carico (mm): 6x18 | 7x21 | 10x30
Dimensioni chiave (mm) - A x B x C x φ x D x H x L: vedere il blocco Parametri sopra
Peso netto (kg): 7,9 | 10,9 | 14,4 | 35 | 50
Peso aggiuntivo per metro di altezza aggiuntiva (kg): 0,8 | 1,1 | 2,2 | 4,4 | 6,6

Normative
I paranchi a leva funzionano con una maniglia collegata a un meccanismo interno a cricchetto e ingranaggi. L'azionamento della leva muove i cricchetti e un selettore di direzione permette di sollevare o abbassare il carico. Il gancio di carico assicura il carico. Le unità possono essere personalizzate su richiesta del cliente.

Specifiche tecniche

• Tipo di prodotto / serie: paranchi a leva TOPONE (modelli: TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Intervallo di capacità: 0,8 T a 9 T a seconda del modello
• Altezza di sollevamento standard: 1,5 m (tutti i modelli)
• Carico di prova: 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (per modello)
• Sforzo richiesto per sollevare il carico nominale: 250 N, 373 N, 390 N, 398 N, 400 N (per modello)
• Cadute di catena: 1, 1, 1, 2, 3 (per modello)
• Opzioni diametro catena: 6x18 mm, 7x21 mm, 10x30 mm
• Dimensioni chiave (A x B x C x φ x D x H x L) per modello: vedere blocco Parametri sopra
• Peso netto per modello: 7,9 kg, 10,9 kg, 14,4 kg, 35 kg, 50 kg
• Peso aggiuntivo per metro di altezza aggiuntiva: 0,8 kg/m, 1,1 kg/m, 2,2 kg/m, 4,4 kg/m, 6,6 kg/m
• Progettato per uso commerciale e industriale in spazi ristretti e con scarsa altezza libera
