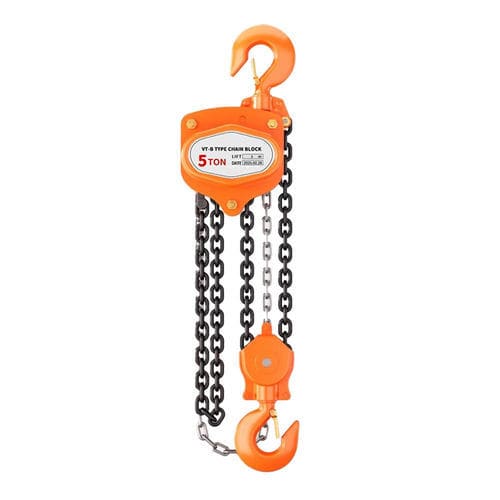

Paranco a catena con comando meccanico TOPONE-D series

manualea carrello1

Nome del prodotto
Il paranco a catena manuale è un dispositivo di sollevamento meccanico per applicazioni industriali, edilizie e di magazzino. Progettato per sollevare e abbassare carichi in modo affidabile dove non è disponibile alimentazione elettrica, copre capacità da 0,5 a 30 tonnellate nella serie TOPONE‑D con corse standard di 3 m o 6 m.

Introduzione

• Coperchio ingranaggi rinforzato per proteggere i componenti interni dagli urti esterni.
• Assemblaggio con cuscinetti complessivi che migliora prestazioni e durata.
• Lamiere in acciaio strutturale a bassa lega per maggiore sicurezza e durata.
• Catena di carico ad alta resistenza Grade 80 con alto fattore di sicurezza e lunga durata.
• Gancio a pettine aperto per impedire l'ingresso di corpi estranei e prevenire inceppamenti catena/puleggia.
• Rotazione uniforme, funzionamento efficiente e sforzo manuale ridotto.

Parametri
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacità (T) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Corsa standard (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Carico di prova (T) | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 15 | 22.5 | 30 | 45
Sforzo richiesto per sollevare il carico nominale (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Bracci di catena | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Diametro catena di carico (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensioni (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensioni (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensioni (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensioni (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Peso netto (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Peso aggiuntivo per metro di corsa extra (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Caratteristiche / Specifiche tecniche

• Marca: TOPONE
• Serie modello: TOPONE‑D series
• Gamma di capacità: 0.5 T a 30 T a seconda della variante
• Opzioni di corsa standard: tipicamente 3 m (alcuni modelli 6 m o 3/6 m)
• Carico di prova: da 0.75 T fino a 45 T a seconda del modello
• Sforzo richiesto per sollevare il carico nominale: valori indicati per modello (alcuni modelli pesanti mostrano valori doppi come 400x2)
• Bracci di catena: da 1 a 8 a seconda della capacità
• Catena di carico: Grade 80 ad alta resistenza (diametri per modello: es. 5x15 mm fino a 10x30 mm)
• Materiali di costruzione: lamiere in acciaio strutturale a bassa lega, assemblaggio a cuscinetti globale, coperchio ingranaggi rinforzato
• Dimensioni chiave (a, b, c, d, h min) e pesi netti forniti per variante
• Peso aggiuntivo per metro di corsa aggiuntiva specificato per modello (Kg/m)
