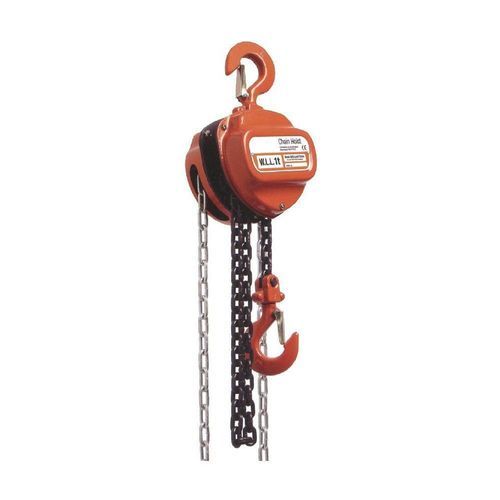

Paranco a catena manuale HSZ-C series

da bracciaper uso prolungato1

Panoramica del prodotto
Il paranco a catena manuale HSZ-C è un dispositivo di sollevamento manuale progettato per uso industriale. Permette agli operatori di sollevare carichi pesanti con uno sforzo limitato. Il paranco è dotato di una catena di carico in acciaio legato di alta qualità e di un contenitore della catena zincato standard. I ganci sono forgiati a caduta e trattati termicamente per garantire elevata resistenza e lunga durata. Le portate disponibili vanno da 0,5 t a 10 t (standard), con varianti heavy-duty fino a 30 t e 50 t. Sono disponibili limitatori di carico aggiuntivi come opzione.

Introduzione

• Limitatori di carico aggiuntivi opzionali.
• Permette di sollevare grandi carichi con una piccola forza applicata.
• Catena di carico in acciaio legato di alta qualità e contenitore della catena zincato standard.
• I ganci sono forgiati e trattati termicamente per elevata resistenza e lunga durata.
• Gamma di capacità: 0,5 t a 10 t (tabella); paranchi heavy-duty disponibili in 30 t e 50 t.

Parametri
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

Normative
Nessuna norma specifica fornita.

Caratteristiche / specifiche tecniche

• Modello / Serie: HSZ-C
• Gamma di capacità: 0,5 t a 10 t (tabella); paranchi heavy-duty disponibili in 30 t e 50 t
• Corsa standard: 2,5 m–3,5 m a seconda del modello
• Carico di prova: 0,75 t–15 t a seconda del modello
• Distanza minima tra i ganci: 285 mm–700 mm a seconda del modello
• Tiraggio della catena per sollevare il carico pieno: 25–41 N a seconda del modello
• Numero di catene di carico: 1–4 a seconda del modello
• Diametro della catena di carico: 6 mm–10 mm a seconda del modello
• Peso netto: 8 kg–68 kg a seconda del modello
• Peso lordo: 9,4 kg–82 kg a seconda del modello
• Dimensioni imballo variabili a seconda del modello (esempi in tabella)
• Materiali / trattamenti: catena di carico in acciaio legato di alta qualità, contenitore della catena zincato standard; ganci forgiati e trattati termicamente per elevata resistenza e lunga durata
• Accessori opzionali: limitatori di carico aggiuntivi
