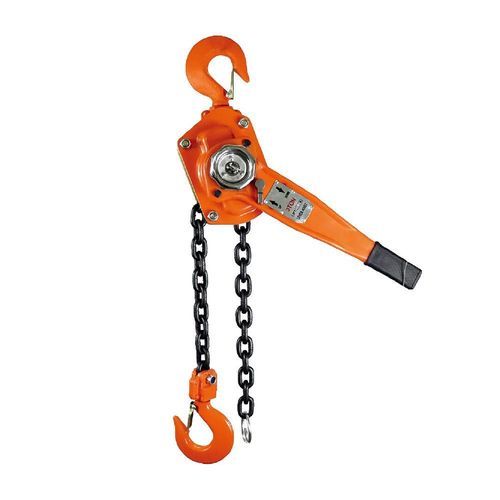

Paranco a catena manuale HSH-VA

a levaresistente alla corrosione1

Descrizione del prodotto
Il paranco a leva a catena HSH-VA è un dispositivo di sollevamento manuale progettato per la movimentazione precisa e affidabile di carichi da 0,5 t a 6 t. Integra un meccanismo di controllo della coppia, un gancio trattato termicamente resistente al sovraccarico, carter ingranaggi e freno antiurto e un trattamento anticorrosione della catena per operare in condizioni industriali.

Caratteristiche principali

• Meccanismo di controllo della coppia per una gestione precisa del carico
• Gancio trattato termicamente per sicurezza in caso di sovraccarico
• Carter ingranaggi e del freno antiurto per protezione da polvere e pioggia
• Maniglia in gomma antiscivolo per una presa sicura
• Elevata forza frenante, regolazione semplice e trattamento anticorrosione
• Design speciale del freno per ridurre l'usura
• Perno di posizionamento della catena a protezione della testa macchina
• Catena anticorrosione con trattamento superficiale speciale per sollevamenti pesanti
• Dispositivo stabile per evitare l'avvolgimento della catena durante il sollevamento

Funzionamento e normative
I paranchi a leva funzionano tramite un meccanismo a cricchetto e ingranaggi azionato dalla leva. Muovendo la leva, i cricchetti interni alimentano la salita o la discesa del carico; invertendo l'ingranaggio interno si cambia la direzione di sollevamento. Il gancio terminale fissa in modo sicuro il carico. I paranchi HSH-VA possono essere personalizzati in base ai requisiti del cliente e conformi alle normative di sicurezza industriale applicabili.

Parametri tecnici
Modello: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacità (t): 0,5 | 0,75 | 1 | 1,5 | 2 | 3 | 6
Corsa standard (m): 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5
Carico di prova di esercizio (t): 0,75 | 1,125 | 1,5 | 2,25 | 3 | 4,5 | 9
Numero di bracci della catena di carico: 1 | 1 | 1 | 1 | 1 | 1 | 2
Diametro catena (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimensione (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimensione (mm) B: 80 | 87,5 | 87,5 | 102 | 102 | 109 | 109
Dimensione (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Peso netto (kg): 3,5 | 7 | 7,5 | 11 | 12 | 19 | 32
Imballo (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

Specifiche

• Nome del prodotto: HSH-VA Lever Block Chain Hoist
• Marca: TOPONE CHAIN
• Serie modello: HSH-VA
• Modelli disponibili: VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• Gamma di capacità: 0,5 t a 6 t
• Corsa standard: 1,5 m (tutti i modelli)
• Carico di prova (per modello): 0,75 t, 1,125 t, 1,5 t, 2,25 t, 3 t, 4,5 t, 9 t
• Numero di bracci della catena: 1 braccio (la maggior parte dei modelli), 2 bracci (VA-6T)
• Diametri della catena: 5 mm, 6 mm, 8 mm, 10 mm in base al modello
• Dimensioni (A x B x C in mm) e pesi netti per modello come elencato sopra
• Dimensioni imballo (cm) per modello elencate sopra
