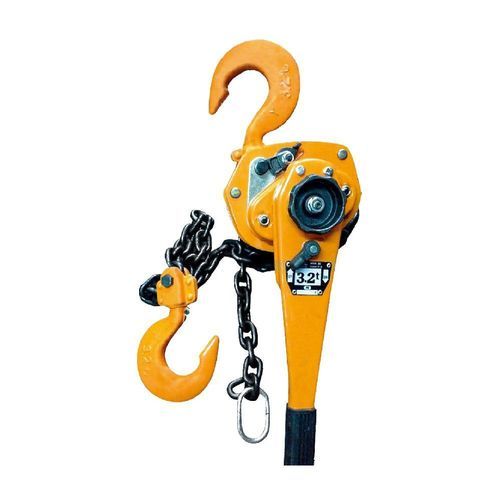

Paranco a catena manuale HSH-VL

a levacon comando a levaad azionamento manuale

Panoramica del prodotto
Il paranco a leva a catena HSH-VL è un paranco manuale progettato per sollevamenti verticali controllati e posizionamento preciso dei carichi in ambienti industriali. È dotato di catena e ganci in lega ad alta resistenza, maniglia rotante a 360° per l'uso in spazi ristretti, freno automatico doppio Weston per il bloccaggio sicuro del carico e verniciatura a polvere per una maggiore resistenza superficiale. Sono disponibili diverse portate per attività di sollevamento variabili.

Caratteristiche principali

• Struttura compatta a ridotta ingombro per spazi limitati
• Catena e ganci in lega ad alta resistenza
• Maniglia rotante 360° per operare in aree anguste
• Freno automatico doppio Weston per tenuta affidabile del carico
• Corpo verniciato a polvere per resistenza all'usura
• Impugnatura con rivestimento in gomma antiscivolo
• Portate disponibili: 0,5 t, 0,75 t, 1,5 t, 3 t, 6 t, 9 t

Specifiche

• Modello VL-0.5T — Portata: 0,5 t; Corsa standard: 1,5 m; Carico di prova: 0,75 t; Numero di bracci della catena: 1; Diametro catena: 5 mm; Dimensioni (A×B×C): 102 × 80 × 95 mm; Peso netto: 3,5 kg; Imballo: 37×14×17 cm
• Modello VL-0.75T — Portata: 0,75 t; Corsa standard: 1,5 m; Carico di prova: 1,125 t; Numero di bracci: 1; Diametro catena: 6,3 mm; Dimensioni (A×B×C): 155 × 88 × 135 mm; Peso netto: 6,6 kg; Imballo: 37×14×17 cm
• Modello VL-1.5T — Portata: 1,5 t; Corsa standard: 1,5 m; Carico di prova: 2,25 t; Numero di bracci: 1; Diametro catena: 7,1 mm; Dimensioni (A×B×C): 170 × 110 × 162 mm; Peso netto: 11 kg; Imballo: 52×14×18 cm
• Modello VL-3T — Portata: 3 t; Corsa standard: 1,5 m; Carico di prova: 4,5 t; Numero di bracci: 1; Diametro catena: 9 mm; Dimensioni (A×B×C): 198 × 120 × 211 mm; Peso netto: 17 kg; Imballo: 55×16×21 cm
• Modello VL-6T — Portata: 6 t; Corsa standard: 1,5 m; Carico di prova: 9 t; Numero di bracci: 2; Diametro catena: 9 mm; Dimensioni (A×B×C): 198 × 120 × 254 mm; Peso netto: 27,5 kg; Imballo: 55×16×21 cm
• Modello VL-9T — Portata: 9 t; Corsa standard: 1,5 m; Carico di prova: 13,5 t; Numero di bracci: 3; Diametro catena: 9 mm; Dimensioni (A×B×C): 198 × 120 × 319 mm; Peso netto: 47 kg; Imballo: 55×16×21 cm

Funzionamento
Il paranco a leva funziona mediante un meccanismo interno a cricchetto e ingranaggi azionato con il movimento su/giù della leva. La direzione degli ingranaggi si seleziona per sollevare o abbassare il carico. Il gancio terminale assicura la stabilità del carico. Possono essere fornite opzioni di personalizzazione in base alle esigenze applicative.

Dettagli tecnici

• Serie / Modello: HSH-VL
• Finitura corpo: Verniciatura a polvere per resistenza all'usura
• Catena & ganci: Lega ad alta resistenza
• Freno: Freno automatico doppio Weston
• Maniglia: Maniglia rotante 360° con impugnatura in gomma antiscivolo
• Corsa standard: 1,5 m (tutti i modelli elencati)
• Diametri catena: 5 mm a 9 mm a seconda del modello
• Intervallo peso netto: 3,5 kg a 47 kg a seconda del modello
