Paranco a catena elettrico

monotravecompattoazionato a motore

Panoramica

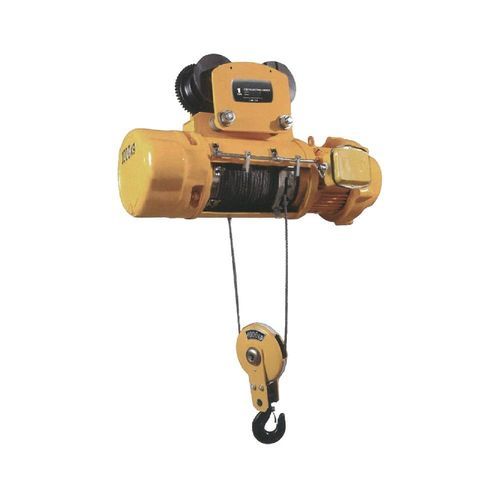

Il paranco elettrico a fune MD1 Electric Hoist è progettato per gru a ponte a trave singola, magazzini e applicazioni su ponti. Offre sollevamento a doppia velocità per un posizionamento preciso del carico, un riduttore elicoidale a tre stadi per trasmissioni fluide e un motore di sollevamento a rotore conico con elevata coppia di avviamento. Componenti e dispositivi di sicurezza sono pensati per l'affidabilità industriale e la manutenzione agevole.

Introduzione

• Funzionamento a doppia velocità (normale / bassa) per carico e scarico controllati a bassa velocità.
• Applicazioni: gru a ponte a trave singola, magazzini e ponti.
• Trasmissione: riduttore elicoidale a albero fisso a tre stadi; ingranaggi e alberi in acciaio legato trattato termicamente.
• Scocca: coperchio e scatola in ghisa di alta qualità, assemblaggio compatto e buona tenuta.
• Sicurezza elettrica: interruzione di emergenza del circuito principale e limitatori di finecorsa su/giù (limitatori anti-incendio).
• Cavo d'aviazione: GB1102-74 (6 x 37 + 1) per lunga durata.
• Motore: motore asincrono a rotore conico con elevata coppia di sollevamento senza freno aggiuntivo; ciclo di lavoro 25%; isolamento classe B o F; protezione IP44/IP54.
• Comando: pulsantiera manuale; disponibile con comando a fune o telecomando wireless.

Parametri
Capacità (Ton): 0,5, 1, 2, 3, 5, 10, 16
Altezza di sollevamento (m): 3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
Velocità di sollevamento (m/min): 8/0,8 (tutte le capacità)
Velocità di marcia (m/min): 20/30
Diametro fune (mm): 4,8, 7,4, 11, 13, 15,5, 15,5, 15,5
Trave I (GB706-88): 16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
Potenza motore di sollevamento (kW): 0,8, 1,5, 3, 4,5, 7,5, 13, 13
Potenza motore di marcia (kW): 0,2, 0,2, 0,4, 0,4, 0,8, 0,8*2, 0,8*2
Tensione: 220V / 380V / 440V, 50Hz / 60Hz, 3PH
Doppia trave: personalizzabile

Specifiche tecniche

• Modello: MD1 Electric Hoist
• Applicazione: gru a ponte a trave singola, magazzini, ponti
• Trasmissione: riduttore elicoidale a tre stadi, ingranaggi e alberi in acciaio legato trattato
• Scocca: scatola e coperchio in ghisa, assemblaggio sigillato
• Fune: GB1102-74 (6 x 37 + 1)
• Motore: motore asincrono a rotore conico, alta coppia, senza freno aggiuntivo, ciclo di lavoro 25%
• Isolamento: classe B o F
• Protezione: IP44 / IP54
• Comando: pulsantiera manuale; disponibile comando a fune o telecomando wireless
• Sicurezza: interruzione di emergenza del circuito principale; limitatori di finecorsa su/giù
• Velocità: doppia velocità di sollevamento (es. 8 / 0,8 m/min); marcia 20 / 30 m/min
• Opzioni di tensione: 220V / 380V / 440V, 50Hz / 60Hz, 3 fasi
