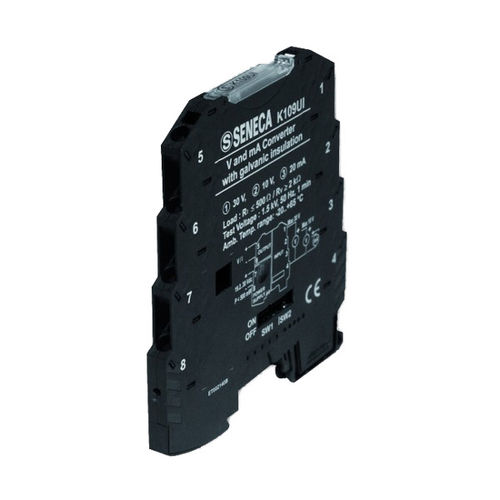

Isolatore galvanico K109UI

di segnaledi correntedi tensione

Lo strumento K109UI è un convertitore con isolamento galvanico a tre punti, per segnali a standard industriale in tensione o corrente, con ingresso passivo e uscita attiva.La conversione analogico digitale è a 14 bit su ogni range di ingresso. Esso inoltre è dotato delle seguenti funzionalità: reiezione programmabile per i 50 Hz o i 60 Hz di rete, filtro aggiuntivo per la stabilizzazione della lettura, inversione dell’ingresso e scale di uscita, fuori-Scala dell’ingresso programmabile al 2,5% o 5%, estrazione di radice, linearizzazione per serbatoi cilindrici orizzontali. Il modulo è inoltre caratterizzato da ridottissimo ingombro, aggancio su guida DIN 35 mm, possibilità di alimentazione tramite bus, connessioni rapide tramite morsetti a molla, isolamento a tre punti, configurabilità in campo tramite DIP-switch. Descrizione: - Convertitore optoisolato V-I / V-I Ingresso: - corrente 0/4..20 mA o tensione 0..15, 0..30, 0..10, 2..10, 0..5, 1..5 Vdc Uscita: - corrente 0/4..20, 20..4/0 mA o tensione 0..10, 2..10, 0..5, 1..5 Vdc Alimentazione: - 19,2..30 Vdc Assorbimento max: - 22 mA Isolamento: - a 3 vie 1,5 kVac Conversione della misura: - 14 bit Classe di precisione: - 0,1% Tecnica di alimentazione: - Diretta su morsetto a molla o distribuita con connettore espandibile K-BUS Dimensioni: - 6,2 x 93,1 x 102,5 mm Funzioni speciali: - inversione di scala, estrazione di radice, linearizzazione per serbatoi cilindrici orizzontali
