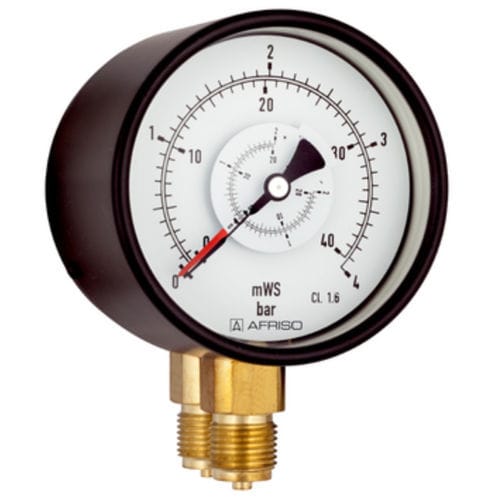

Manometro differenziale D2
con quadrantefilettatoin acciaio inossidabile

manometro differenziale
manometro differenziale
manometro differenziale
manometro differenziale
manometro differenziale
manometro differenziale
manometro differenziale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
differenziale
Tipo di display
con quadrante
Montaggio
filettato
Materiale
in acciaio inossidabile, in acciaio
Tecnologia
a tubo Bourdon
Applicazioni
di processo
Altre caratteristiche
ad ago
Pressione

Min.: 0 bar
(0 psi)

Max.: 60 bar
(870,23 psi)

Precisione

1,6 %

Diametro del quadrante

100 mm
(3,9 in)

Temperatura di processo

Min.: -20 °C
(-4 °F)

Max.: 60 °C
(140 °F)

Descrizione

Indicazione di pressione positiva, negativa e differenziale Eccellente rapporto prezzo/prestazioni Due sistemi di tubi Bourdon indipendenti Alloggiamento e parti bagnate disponibili anche in acciaio inox (opzione) Applicazione Per la misura della pressione differenziale di fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Particolarmente adatto per i sistemi di riscaldamento (tubi di mandata e di ritorno). ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Funzione Le pressioni sono misurate in due sistemi di tubi Bourdon indipendenti (pressione "più" = alta pressione, pressione "meno" = bassa pressione). La pressione è indicata da un quadrante e da una lancetta. La scala della pressione differenziale copre il 50% del campo della pressione "positiva" e il 50% del campo della pressione "negativa". La lancetta nera (attacco "positivo") e la lancetta rossa (attacco "negativo") sulla scala del manometro differenziale consentono di leggere le pressioni di entrambi i sistemi sulla scala fissa. Campo di applicazione La pressione massima del sistema non deve superare il valore di fondo scala. Per una buona leggibilità, la pressione differenziale da misurare non deve essere inferiore a circa il 20% del valore di fondo scala.

---
