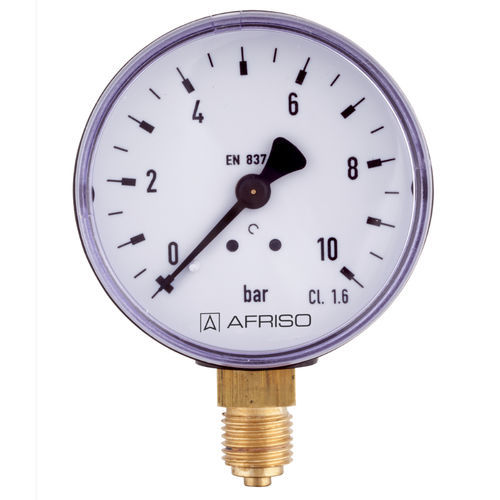

Manometro con quadrante D1

in plasticaa tubo Bourdonresistente alla corrosione

Per applicazioni pneumatiche e di riscaldamento Design conforme a EN 837-1 Classe di precisione 1.6 Alloggiamento in plastica resistente alla corrosione e agli urti Disponibili numerose versioni personalizzate Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2"! Dati tecnici Gamme (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico: ¾ x valore di fondo scala Carico dinamico: ⅔ x valore di fondo scala A breve termine: Valore di fondo scala Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misurazione si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Grado di protezione IP 32 (EN 60529) Design standard Connessione Ottone, inferiore o centrale Elemento di misura Tubo Bourdon, lega di rame ≤ 60 bar: "Tubo di tipo "C > 60 bar: Tubo elicoidale Movimento In ottone Quadrante Plastica, bianco Scala nera Puntatore Plastica, nero Alloggiamento ABS, nero, altamente resistente agli urti e alla corrosione Finestra Plastica, agganciata NG 80: Con puntatore di riferimento rosso regolabile NG 100: Con puntatore di riferimento rosso regolabile Opzioni Vite di smorzamento Puntatore di riferimento Scale speciali Altre connessioni al processo
