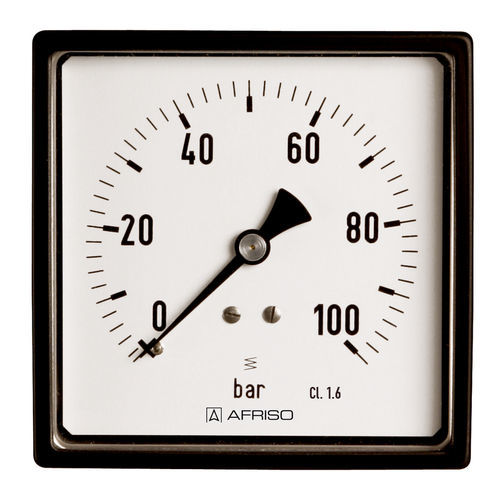

Manometro con quadrante RF72 D311

G 1/4in ottonein acciaio inossidabile

Adatto a varie dimensioni di taglio standard Per l'installazione in pannelli di controllo Per campi di pressione positivi e negativi Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Per il montaggio a pannello. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Dati tecnici Gamme (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico: ¾ x valore di fondo scala Carico dinamico: ⅔ x valore di fondo scala A breve termine: Valore di fondo scala Esecuzione standard Connessione Centro posteriore D311: Ottone D312: Acciaio inox 316 Ti/316 L Elemento di misura Tubo Bourdon D311: Lega di rame D312: Acciaio inox 316 Ti/316 L ≤ 60 bar: "Tubo tipo "C > 60 bar: Tubo elicoidale Movimento In ottone Quadrante Alluminio, bianco Scala nera Puntatore Alluminio, nero Alloggiamento Acciaio inox 304 Lunetta Alluminio, nero Finestra In plastica Opzioni Correzione dello zero (NG 96) Parti bagnate in acciaio inox (NG 96) Vite di smorzamento Puntatore di riferimento Scale speciali Altre connessioni al processo
