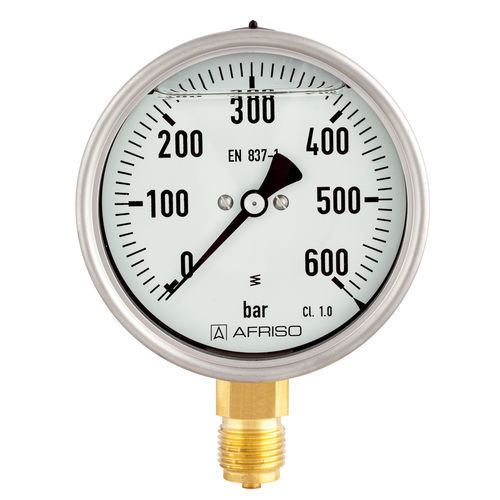

Manometro con quadrante Type D8

in ottonein alluminioin acciaio inossidabile

Design compatto Utilizzabile in caso di forti vibrazioni e carichi di pressione elevati e dinamici Maggiore durata grazie alla minore usura e alla protezione anticorrosione del sistema di misura Nessuna formazione di vapore all'interno della finestra in caso di applicazioni all'aperto Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Per misure in aree con elevati livelli di vibrazioni e carichi di pressione dinamici. Dati tecnici Area di applicazione Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Design standard Connessione Ottone, inferiore o posteriore Elemento di misura Tubo Bourdon ≤ 60 bar: tubo tipo "C", lega di rame > 60 bar: Tubo elicoidale, acciaio inox 316 Ti/316 L Movimento In ottone Quadrante Alluminio, bianco Scala nera Puntatore Alluminio, nero Alloggiamento Acciaio inox 304, con soffiatura Lunetta a baionetta Acciaio inox 304 Finestra Vetro dello strumento Liquido di riempimento Glicerina (99,5 %) Opzioni Flangia posteriore fissaggio a 3 fori, cornice per montaggio a pannello fissaggio a 3 fori, lunetta per montaggio a pannello (NG 63) Scale speciali Altre connessioni al processo
