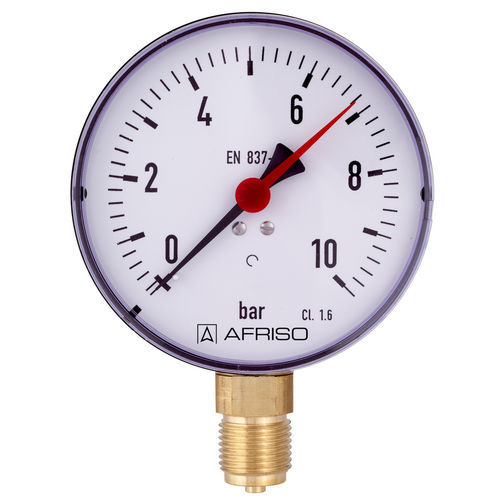

Manometro con quadrante RF40 D201

G 1/4G 1/8in ottone

Per applicazioni di tecnologia domestica e ingegneria meccanica (NG 80 - 100 - 160) Robusto alloggiamento in acciaio Finestra con lancetta di riferimento regolabile (NG 80 - 100) Con lancetta di riferimento sul quadrante (NG 160) Classe di precisione 1.6 Disponibili numerose versioni personalizzate Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2"! Gamme (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico: ¾ x valore di fondo scala Carico dinamico: ⅔ x valore di fondo scala A breve termine: Valore di fondo scala Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla normale temperatura di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Grado di protezione IP 32 (EN 60529) Design standard Connessione Ottone, inferiore o centrale Elemento di misura Tubo Bourdon, lega di rame ≤ 60 bar: "Tubo di tipo "C > 60 bar: Tubo elicoidale Opzioni Cornice per il montaggio a pannello fissaggio a 3 fori, cornice per montaggio a pannello Vite di smorzamento Puntatore di riferimento Scale speciali Altre connessioni al processo
