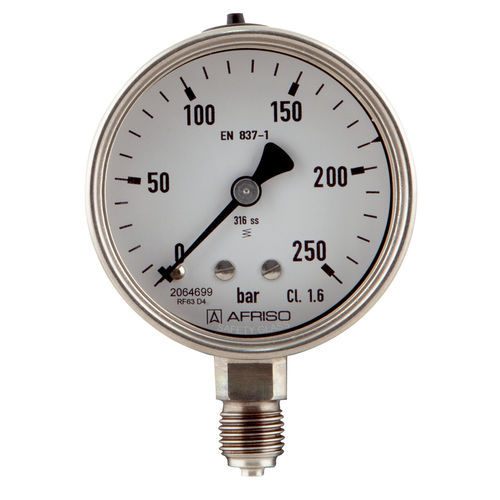

Manometro con quadrante RF63Ch D402

G 1/4G 1/2in acciaio inossidabile

Per applicazioni di ingegneria chimica e di processo Sistema di misura completamente saldato all'alloggiamento Design estremamente robusto Per temperature del fluido fino a 200 °C Test di tenuta con elio Certificato DNV e GOSSTANDART Versione Ex (opzionale) Applicazione Per fluidi gassosi e liquidi corrosivi non altamente viscosi e non cristallizzati; adatto per ambienti corrosivi. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2"! Gamme (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione NG63 Carico statico: ¾ x valore di fondo scala Carico dinamico: ⅔ x valore di fondo scala A breve termine: Valore di fondo scala Campo di applicazione NG100/160 Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Opzioni Flangia posteriore Cornice per il montaggio a pannello fissaggio a 3 fori, lunetta per montaggio a pannello Versione Ex Cornice a crimpare, lucida Contatti elettrici Scale speciali Altre connessioni al processo
