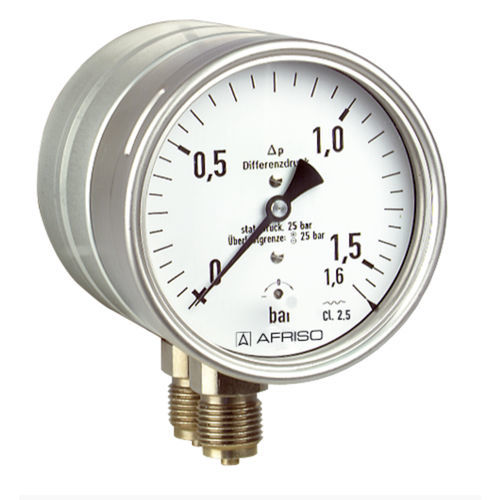

Manometro con quadrante MF100Dif D401

differenzialein acciaio inossidabilein ottone

Indicazione diretta della pressione differenziale Protezione da sovraccarico elevata Correzione dello zero Con smorzamento della pressione integrato Applicazione Per la misura della pressione differenziale a bassa pressione differenziale e alta pressione statica. Per mezzi gassosi e liquidi non corrosivi e non altamente viscosi. Particolarmente indicato per il monitoraggio di filtri, pompe e sistemi di tubazioni. Funzione Le pressioni agiscono su due camere di pressione separate da un diaframma elastico. Se le camere presentano pressioni diverse, il diaframma si sposta assialmente contro una molla di compressione. Questo spostamento viene trasmesso al movimento per mezzo di un'asta. La pressione differenziale è indicata direttamente da una lancetta. Il diaframma è sostenuto da un supporto metallico che garantisce una sicurezza di sovrapressione fino a 25 bar su entrambi i lati. Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,5 %/10 K a temperatura decrescente circa ± 0,5 %/10 K del valore di fondo scala Opzioni Riempimento con glicerina (tipo D 8) Flangia posteriore Bilance speciali Altre connessioni al processo
