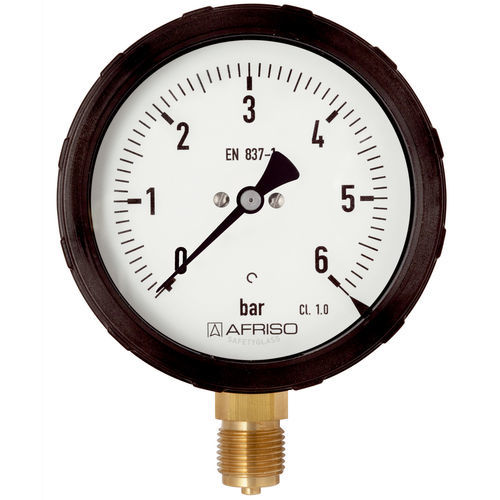

Manometro con quadrante RF100ISR D101

in vetroin plasticain ottone

Per l'ingegneria di macchine e impianti Custodia in plastica estremamente robusta (PA 6.6 GB30) Finestra in vetro di sicurezza laminato Classe di precisione superiore opzionale Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Per un'elevata precisione di misura. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" Dati tecnici Gamme (EN 837-1/5) Vedere la tabella di ordinazione Area di applicazione Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Design standard Connessione Ottone, inferiore o posteriore Elemento di misura Tubo Bourdon ≤ 60 bar: tubo tipo "C", lega di rame > 60 bar: Tubo elicoidale, acciaio inox 316 Ti/316 L Movimento In ottone Quadrante Alluminio, bianco Scala nera Puntatore Alluminio, nero Alloggiamento Plastica (PA 6,6 GB30), con soffiatura Lunetta a vite Plastica (PA 6,6 GB30) Finestra Vetro di sicurezza laminato Opzioni Riempimento con glicerina (tipo D 6) Classe di precisione superiore Vite di smorzamento Bilance speciali Altre connessioni al processo Puntatore microregolabile
