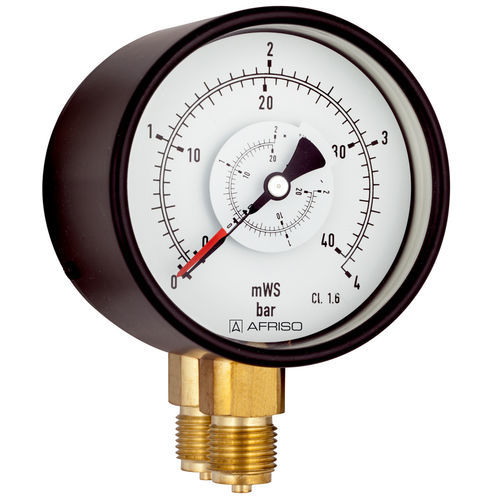

Manometro differenziale RF100Dif D201

con quadrantein acciaio inossidabilein ottone

Indicazione di pressione positiva, negativa e differenziale Eccellente rapporto prezzo/prestazioni Due sistemi indipendenti di tubi Bourdon Alloggiamento e parti bagnate disponibili anche in acciaio inox (opzione) Applicazione Per la misura della pressione differenziale di fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Particolarmente adatto per i sistemi di riscaldamento (tubi di mandata e di ritorno). ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Dati tecnici Funzione Le pressioni sono misurate in due sistemi di tubi Bourdon indipendenti (pressione "più" = alta pressione, pressione "meno" = bassa pressione). La pressione è indicata da un quadrante e da una lancetta. La scala della pressione differenziale copre il 50% del campo della pressione "positiva" e il 50% del campo della pressione "negativa". La lancetta nera (attacco "positivo") e la lancetta rossa (attacco "negativo") sulla scala del manometro differenziale consentono di leggere le pressioni di entrambi i sistemi sulla scala fissa. Campi (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione La pressione massima nel sistema non deve superare il valore di fondo scala. Per una buona leggibilità, la pressione differenziale da misurare non deve essere inferiore a circa il 20% del valore di fondo scala. Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Puntatore Alluminio, nero Quadrante Alluminio Alloggiamento Lamiera d'acciaio, nero Lunetta a pressione Lamiera d'acciaio, nero Finestra
