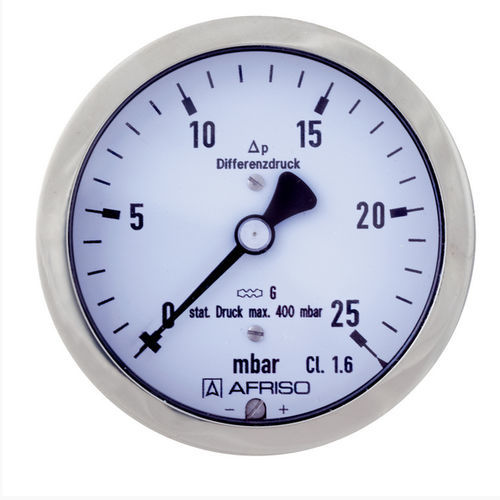

Manometro differenziale KP63Dif D911

con quadrantein plasticain ottone

Misura di pressioni differenziali estremamente ridotte Design robusto Indicazione diretta della pressione differenziale Disponibili numerose versioni personalizzate Applicazione Per la misura della pressione differenziale di fluidi non corrosivi, gassosi e secchi. Particolarmente adatto per la misura delle perdite di filtro nelle applicazioni di condizionamento e ventilazione. ! Per la misura di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Dati tecnici Funzione La pressione "più" (= alta pressione) viene applicata all'interno della membrana. La pressione "meno" (= bassa pressione) viene applicata all'interno dell'alloggiamento a tenuta di pressione. La differenza di pressione fa sì che il diaframma cambi forma, generando il movimento necessario per misurare la pressione. Questo spostamento viene rilevato dal movimento. La pressione differenziale viene indicata direttamente da una lancetta. Campi (EN 837-3/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico: Valore di fondo scala Carico dinamico: 0.9 x valore di fondo scala Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misurazione si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,6 %/10 K a temperatura decrescente circa ± 0,6 %/10 K del valore di fondo scala Opzioni Flangia posteriore fissaggio a 3 fori, lunetta per montaggio a pannello Attacchi per tubi flessibili Scale speciali Altre connessioni al processo
