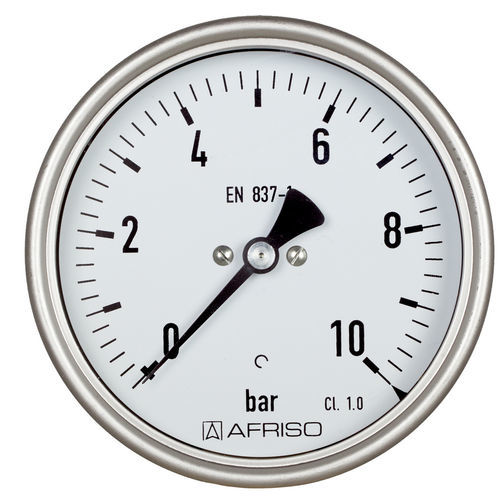

Manometro con quadrante RF100I D401

G 1/2in vetroin ottone

Per l'ingegneria di macchine e impianti Robusto alloggiamento in acciaio inox con lunetta a baionetta Può essere dotato di contatto elettrico Certificato DNV-GL e GOSSTANDART Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. Per un'elevata precisione e condizioni di applicazione difficili. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Gamme (EN 837-1/5) Vedere la tabella di ordinazione Area di applicazione Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Design standard Elemento di misura Tubo Bourdon ≤ 60 bar: tubo di tipo "C", lega di rame > 60 bar: Tubo elicoidale, acciaio inox 316 Ti/316 L Finestra Vetro dello strumento Opzioni Dimensione nominale 250 (attacco inferiore) Flangia posteriore Cornice per il montaggio a pannello fissaggio a 3 fori, lunetta per montaggio a pannello Finestra in vetro di sicurezza laminato Vite di smorzamento Puntatore di riferimento Contatti elettrici Scale speciali Altre connessioni al processo
