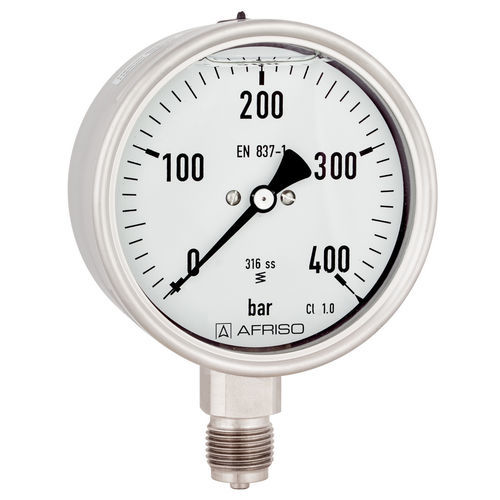

Manometro con quadrante RF100ChGly D802

G 1/2in ottonein acciaio inossidabile

Per applicazioni di ingegneria chimica e di processo Sistema di misura completamente saldato all'alloggiamento Design estremamente robusto Può essere utilizzato in caso di forti vibrazioni e carichi di pressione elevati e dinamici Test di tenuta con elio Certificato DNV e GOSSTANDART Versione Ex (opzionale) Applicazione Per fluidi gassosi e liquidi corrosivi non altamente viscosi e non cristallizzati; adatto per ambienti corrosivi. Per misure in aree con alti livelli di vibrazioni e carichi di pressione elevati e dinamici. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Gamme (EN 837-1/5) Vedere la tabella di ordinazione Area di applicazione Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Design standard Connessione Acciaio inox 316 Ti/316 L, fondo o fondo schiena Elemento di misura Test di tenuta con elio ≤ 60 bar: "Tubo di tipo "C > 60 bar: Tubo elicoidale Movimento Acciaio inossidabile Quadrante Alluminio, bianco Scala nera Opzioni Riempimento olio di silicone liquido Movimento in ottone Flangia posteriore fissaggio a 3 fori, lunetta per montaggio a pannello Versione Ex Contatti elettrici Bilance speciali
