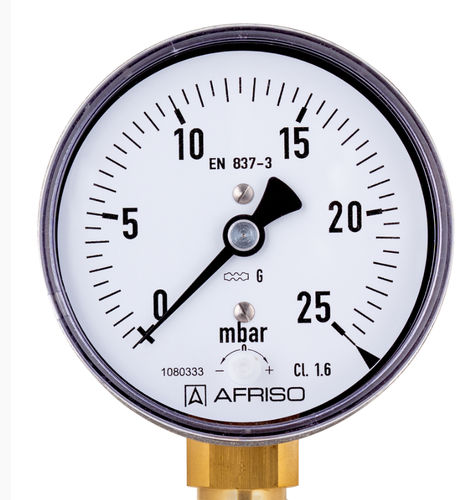

Manometro con quadrante D3

in plasticain ottonein alluminio

Con correzione dello zero Ideale per campi di pressione ridotti Certificato GOSSTANDART Applicazione Per fluidi gassosi e secchi che non attaccano le leghe di rame. ! Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Dati tecnici Gamme (EN 837-3/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico: Valore di fondo scala Carico dinamico: 0.9 x valore di fondo scala Sicurezza da sovraccarico: 1.3 x valore di fondo scala Design standard Connessione Ottone, inferiore o centrale Elemento di misura Elemento a capsula, lega CuBe Movimento Ottone Correzione dello zero Dal lato anteriore Guarnizione NBR (Perbunan) Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,6 %/10 K a temperatura decrescente circa ± 0,6 %/10 K del valore di fondo scala Opzioni Flangia posteriore Cornice per il montaggio a pannello fissaggio a 3 fori, lunetta per montaggio a pannello Sistema di misura in acciaio inox (NG 100) Vite di smorzamento Puntatore di riferimento Scale speciali Altre connessioni al processo
