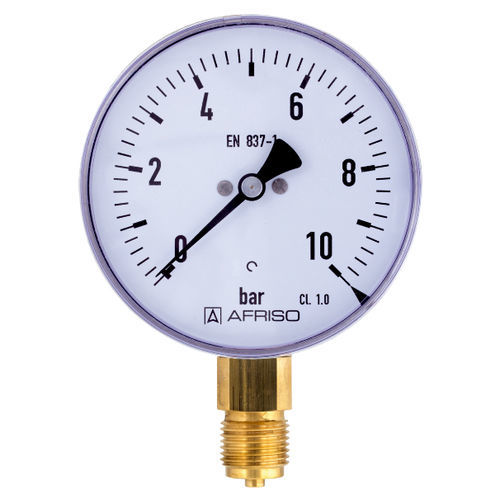

Manometro con quadrante RF100I D301

in plasticain ottonein alluminio

Per l'ingegneria di macchine e impianti Robusto alloggiamento in acciaio inox Disponibili molte versioni personalizzate Applicazione Per fluidi gassosi e liquidi non altamente viscosi, che non cristallizzano e non attaccano le leghe di rame. ! Per un'elevata precisione di misura. Per la misurazione di gas o vapori, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Gamme (EN 837-1/5) Vedere la tabella di ordinazione Campo di applicazione Carico statico ≤ 600 bar: Valore di fondo scala > 600 bar: ¾ x valore di fondo scala Carico dinamico ≤ 600 bar: 0.9 x valore di fondo scala > 600 bar: ⅔ x valore di fondo scala A breve termine ≤ 600 bar: 1.3 x valore di fondo scala > 600 bar: Valore di fondo scala Prestazioni di temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Grado di protezione IP 32 (EN 60529) Design standard Connessione Ottone, inferiore o posteriore Elemento di misura Tubo Bourdon ≤ 60 bar: tubo tipo "C", lega di rame > 60 bar: Tubo elicoidale, acciaio inox 316 Ti/316 L Movimento In ottone Quadrante Alluminio, bianco Scala nera Puntatore Alluminio, nero Alloggiamento Acciaio inox 304 Finestra Plastica, agganciata Opzioni Vite di smorzamento Puntatore di riferimento Contatti elettrici Scale speciali Altre connessioni al processo
