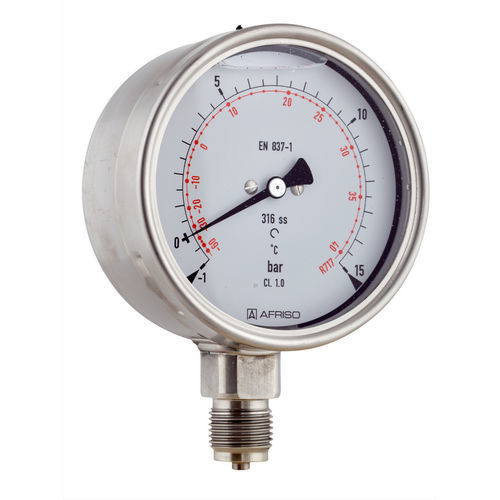

Manometro con quadrante RF100KTGly D802

G 1/2UNFin plastica

Utilizzabile in caso di forti vibrazioni e carichi di pressione elevati e dinamici Maggiore durata grazie alla minore usura e alla protezione anticorrosione del sistema di misura Vari refrigeranti misurabili con scale multiple Certificato DNV e GOSSTANDART Applicazione Per la misura simultanea di pressioni di vapore e temperature nell'ingegneria della refrigerazione. ! Per la misurazione di gas o vapore, osservare la tabella "Criteri di selezione secondo EN 837-2" (vedi appendice)! Dati tecnici Scale di temperatura Per il refrigerante: R 717 (NH3) Area di applicazione Carico statico: ¾ x valore di fondo scala Carico dinamico: ⅔ x valore di fondo scala A breve termine: Valore di fondo scala Prestazioni in temperatura Errore di indicazione quando la temperatura del sistema di misura si discosta dalla temperatura normale di 20 °C: a temperatura crescente circa ± 0,4 %/10 K a temperatura decrescente circa ± 0,4 %/10 K del valore di fondo scala Design standard Connessione Acciaio inox 316 Ti/316 L, fondo o fondo schiena Elemento di misura Tubo Bourdon, acciaio inox 316 Ti/316 L "Tubo di tipo "C Movimento In ottone Quadrante Alluminio, bianco Marcatura del quadrante della pressione nera Marcatura del quadrante della temperatura colorata Puntatore Alluminio, nero Alloggiamento Acciaio inox 304, con soffiatura Ghiera crimpata Acciaio inox 304 Finestra In plastica Liquido di riempimento Glicerina (99,5 %) Opzioni Scale di temperatura per altri refrigeranti Flangia posteriore Fissaggio a morsetto fissaggio a 3 fori, lunetta per montaggio a pannello (NG 63/100) Vite di smorzamento Bilance speciali Altre connessioni al processo 7/16 - 20 UNF SAE J513 (45°)
