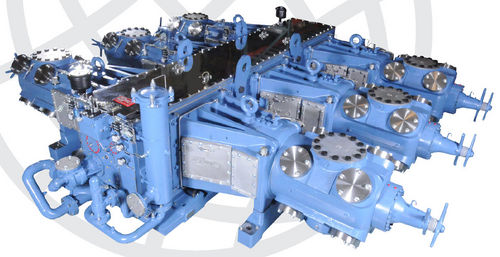

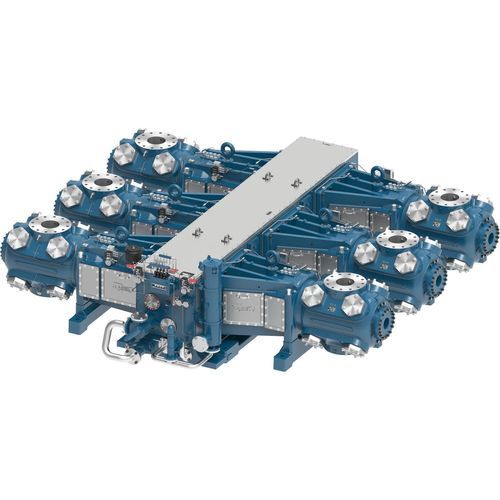

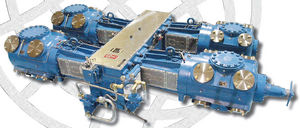

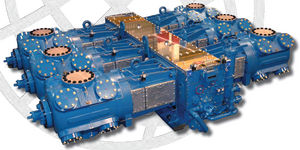

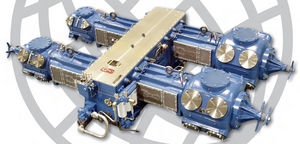

Compressore alternativo KBZ

per gas di processodi gas naturalesenza motore

Panoramica
I modelli KBU e KBZ sono compressori alternativi separabili di grandi dimensioni e a velocità media, progettati per applicazioni che richiedono azionamenti ad alta potenza e notevole capacità di compressione. Questi telai supportano carichi totali su biella fino a 150.000 lb e sono disponibili in configurazioni a più corse per adattarsi alle esigenze dell'impianto.

Applicazioni
Sono utilizzati nel trasporto via pipeline, nel trattamento midstream del gas, nello stoccaggio e in altre applicazioni industriali dove le condizioni di aspirazione variano e è necessario un controllo preciso della capacità.

Prestazioni — riepilogo per corsa
2 corse
KBU | KBZ
Potenza nominale: 2.600 | 2.600
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro biella (in): 2,875 | 2,875
Carico totale biella (lb): 150.000 | 150.000
Peso medio (lb): 24.000 | 24.000
Lunghezza max (in): 86 | 86
Larghezza nominale (in): 192 | 192
Altezza centro albero (in): 24 | 24

4 corse
KBU | KBZ
Potenza nominale: 5.200 | 5.200
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro biella (in): 2,875 | 2,875
Carico totale biella (lb): 150.000 | 150.000
Peso medio (lb): 45.000 | 45.000
Lunghezza max (in): 135 | 135
Larghezza nominale (in): 192 | 192
Altezza centro albero (in): 24 | 24

6 corse
KBU | KBZ
Potenza nominale: 7.800 | 7.800
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro biella (in): 2,875 | 2,875
Carico totale biella (lb): 150.000 | 150.000
Peso medio (lb): 68.000 | 68.000
Lunghezza max (in): 183 | 183
Larghezza nominale (in): 192 | 192
Altezza centro albero (in): 24 | 24

Caratteristiche prodotto

• Filtri olio ad alta efficienza: filtri a cartuccia classificati 1 micron nominale / 12 micron assoluto.
• Dispositivi di scarico versatili: tasche di volume variabile (VVCP) manuali in testa disponibili sulla maggior parte dei cilindri; scaricatori pneumatici della valvola di aspirazione disponibili in modo limitato.
• Bulloneria ad alta resistenza: bulloneria di grado 8 su giunti caricati e bulloni antifatica sulle cappette delle valvole per un fissaggio sicuro.

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida del crosshead in ghisa grigia, cuscinetto assiale in bronzo, cuscinetti principali trimetal.
• Crosshead in ghisa sferoidale: perno crosshead in acciaio legato.
• Bielle in acciaio forgiato: boccola per perno crosshead in bronzo, cuscinetto di biella trimetal, bulloni di tensione grado 8.

Cilindri e progettazione
I cilindri Ariel sono progettati per operare su ampie gamme di pressione mantenendo affidabilità e prestazioni. Le opzioni di cilindri consentono di sfruttare appieno la potenza e la capacità di carico su biella di ogni telaio e possono essere combinate in numerose configurazioni per fornire il volume e la pressione di gas richiesti. Il software Ariel 7 viene impiegato per modellare e progettare le configurazioni dei compressori per applicazioni specifiche.

Specifiche tecniche

• Serie / modello: KBU / KBZ.
• Corsa: KBU 5,75 in (146 mm); KBZ 6,75 in (171 mm).
• RPM max: KBU 1.200; KBZ 1.000.
• Diametro asta pistone: 2,875 in (73 mm).
• Carico totale su biella: 150.000 lb; trazione: 75.000 lb; compressione: 80.000 lb.
• Potenza nominale per configurazione: 2 corse 2.600; 4 corse 5.200; 6 corse 7.800 (valori per modello se specificati).
• Pesi indicativi per configurazione: 24.000 lb (2 corse); 45.000 lb (4 corse); 68.000 lb (6 corse).
• Lunghezze massime indicative (in): 86 (2 corse); 135 (4 corse); 183 (6 corse). Larghezza nominale (in): 192. Altezza asse manovella (in): 24.
