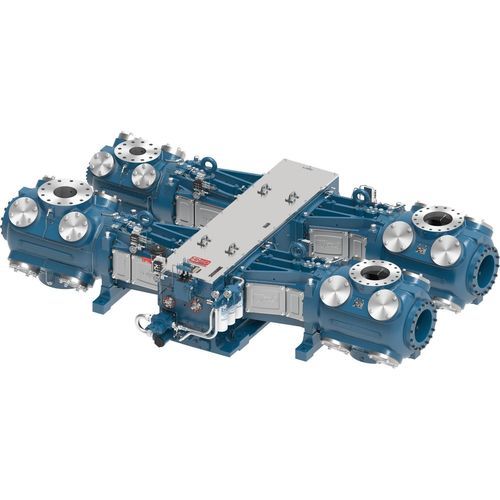

Compressore a pistone KBT

alternativoper gas di processodi gas

Panoramica
I compressori Ariel KBK e KBT sono compressori alternativi progettati per funzionamento continuo in applicazioni per giacimenti di gas e petrolio. Progettati con componenti rinforzati e diverse opzioni di cilindri, questi telai soddisfano requisiti standard e speciali e forniscono fino a 5.520 BHP in configurazioni multi-throw.

Caratteristiche del prodotto

• Bulloneria ad alta resistenza: bulloneria di classe 8 su tutte le giunzioni soggette a carico e bulloni anti-fatica sui cappucci delle valvole per garantire l’integrità degli accoppiamenti.
• Bielle rigide: bielle in acciaio forgiato con design a sezione a I e quattro bulloni per maggiore durata.
• Testate robuste: testate monoblocco Ariel con perni temprati e rettificati e lubrificazione a pressione diretta in alto e in basso per ridurre l’usura.
• Cilindri versatili: progettazioni di cilindri e valvole utilizzabili su ampie gamme di pressione; i cilindri possono essere combinati in molte configurazioni per erogare i volumi e le pressioni richieste.
• Software Ariel 7: strumento di ingegneria per modellare e configurare i pacchetti compressore, con progetti di cilindri storici e attuali disponibili per replicare o progettare nuove unità.

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida del crocicchio in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetti principali trilaminari.
• Crocicchio in ghisa duttile: perno del crocicchio in acciaio legato.
• Biela in acciaio forgiato: boccola del perno del crocicchio in bronzo, cuscinetto di biella trilaminare, bulloni di tensione grado 8.

2 throw — Parametri chiave
Parametro | KBK | KBT
Potenza nominale | 1.840 BHP | 1.840 BHP
Asta (in) | 6 | 5
RPM max | 1.200 | 1.500
Velocità pistone | 1.200 | 1.250
Diametro biella (in) | 2.0 | 2.0
Carico totale su biella (lbs) | 92.000 | 92.000
Tensione (lbs) | 46.000 | 46.000
Compressione (lbs) | 50.000 | 50.000
Peso medio (lbs) | 11.500 | 11.500
Lunghezza max (in) | 58 | 58
Larghezza nominale (in) | 169 | 169
Centro albero (in) | 17 | 17

4 throw — Parametri chiave
Parametro | KBK | KBT
Potenza nominale | 3.680 BHP | 3.680 BHP
Asta (in) | 6 | 5
RPM max | 1.200 | 1.500
Velocità pistone | 1.200 | 1.250
Diametro biella (in) | 2.0 | 2.0
Carico totale su biella (lbs) | 92.000 | 92.000
Tensione (lbs) | 46.000 | 46.000
Compressione (lbs) | 50.000 | 50.000
Peso medio (lbs) | 22.500 | 22.500
Lunghezza max (in) | 101 | 101
Larghezza nominale (in) | 169 | 169
Centro albero (in) | 17 | 17

6 throw — Parametri chiave
Parametro | KBK | KBT
Potenza nominale | 5.520 BHP | 5.520 BHP
Asta (in) | 6 | 5
RPM max | 1.200 | 1.500
Velocità pistone | 1.200 | 1.250
Diametro biella (in) | 2.0 | 2.0
Carico totale su biella (lbs) | 92.000 | 92.000
Tensione (lbs) | 46.000 | 46.000
Compressione (lbs) | 50.000 | 50.000
Peso medio (lbs) | 35.500 | 35.500
Lunghezza max (in) | 147 | 147
Larghezza nominale (in) | 169 | 169
Centro albero (in) | 17 | 17

Note aggiuntive
I cilindri Ariel sono modulari e possono essere combinati in centinaia di configurazioni per raggiungere i volumi e le pressioni richieste. Utilizzare il software Ariel 7 per la modellazione e la selezione dettagliata dei pacchetti KBK/KBT destinati alle operazioni nei giacimenti di gas e petrolio.
