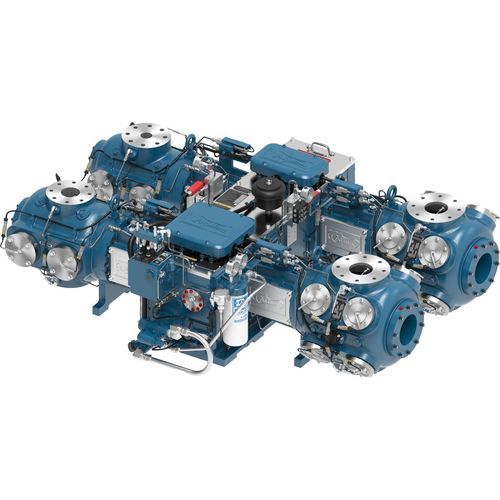

Gruppo compressore di gas JGA

a pistone

Panoramica
I JG e JGA sono compressori alternativi separabili di media taglia, montati sul motore, utilizzati per raccolta gas, boost del gas combustibile, perforazione sotto bilanciamento e applicazioni CNG. Il JG, introdotto nel 1966, è stato il primo compressore a pistoni small-frame di Ariel; il JGA offre capacità di gas-lift per aumenti di produzione nei pozzi di shale.

Configurazioni prodotto (throws)
Configurazioni disponibili: 2 Throw, 4 Throw, 6 Throw (JGA disponibile in 6 Throw).

Tabelle prestazionali — 2 Throw
Potenza nominale: JG 252 / JGA 280
Corsa (in): JG 3.5 / JGA 3.0
RPM max: JG 1,500 / JGA 1,800
Velocità pistone: JG 875 / JGA 900
Diametro asta (in): 1.125
Carico totale asta (lbs): JG 18,000 / JGA 20,000
Trazione (lbs): JG 9,000 / JGA 10,000
Compressione (lbs): JG 10,000 / JGA 11,000
Peso medio (lbs): JG 2,200 / JGA 2,200
Lunghezza max (in): 34 / 34
Larghezza nominale (in): 80 / 80
Centro manovella (in): 10.25 / 10.25

Tabelle prestazionali — 4 Throw
Potenza nominale: JG 504 / JGA 560
Corsa (in): JG 3.5 / JGA 3.0
RPM max: JG 1,500 / JGA 1,800
Velocità pistone: JG 875 / JGA 900
Diametro asta (in): 1.125
Carico totale asta (lbs): JG 18,000 / JGA 20,000
Trazione (lbs): JG 9,000 / JGA 10,000
Compressione (lbs): JG 10,000 / JGA 11,000
Peso medio (lbs): JG 4,200 / JGA 4,200
Lunghezza max (in): 58 / 58
Larghezza nominale (in): 80 / 80
Centro manovella (in): 10.25 / 10.25

Tabelle prestazionali — 6 Throw (JGA)
Potenza nominale: JGA 840
Corsa (in): JGA 3.0
RPM max: JGA 1,800
Velocità pistone: JGA 900
Diametro asta (in): 1.125
Carico totale asta (lbs): JGA 20,000
Trazione (lbs): JGA 10,000
Compressione (lbs): JGA 11,000
Peso medio (lbs): JGA 7,600
Lunghezza max (in): 86
Larghezza nominale (in): 80
Centro manovella (in): 10.25

Caratteristiche del prodotto

• Basamento robusto: Basamento in ghisa rinforzata con nervature e coperchio superiore in alluminio rimovibile per lunga durata e accesso manutentivo facilitato.
• Filtri olio ad alta efficienza: Filtri spin-on non bypass con 5 micron nominali e 17 micron assoluti.
• Pistoni e aste durevoli: Pistoni in acciaio resistente all'usura o ghisa grigia e aste in acciaio legato rettificate con dadi di bloccaggio; filettatura rullata 1/4" sotto il diametro dell'asta per installazione agevolata.
• Cilindri versatili: Progettati per ampi intervalli di pressione e combinabili in molte configurazioni; utilizzo del software Ariel 7 per modellazione e progettazione.

Materiali

• Basamento in ghisa grigia: Albero a gomiti in acciaio forgiato, guida del croisillon in ghisa grigia, cuscinetto principale tri-metal.
• Croisillon in ghisa duttile: Perno croisillon in acciaio legato.
• Bielle in acciaio forgiato: Boccola del perno croisillon in bronzo, cuscinetto bielle tri-metal, bulloni di classe 8.

Note aggiuntive
Design separabile adatto a raccolta gas, boost gas carburante, perforazione sotto bilanciamento e CNG. Il JG è il prodotto storico small-frame (1966); il JGA offre capacità gas-lift moderne per incrementare la produzione dei pozzi di shale.

Caratteristiche tecniche / Specifiche

• Applicazioni: raccolta gas, boost gas carburante, perforazione sotto bilanciamento, CNG.
• Configurazioni: 2 Throw, 4 Throw, 6 Throw.
• Range di potenza (esempi): JG 252–504 / JGA 280–840 a seconda del throw.
• Corse: 3.0 in e 3.5 in a seconda del modello.
• RPM max: 1,500 / 1,800 a seconda della corsa.
• Diametro asta: 1.125 in.
• Carichi totali asta: fino a 20,000 lbs.
• Trazione/compressione: fino a 10,000 / 11,000 lbs a seconda del modello.
• Pesi medi (esempi): ~2,200; ~4,200; ~7,600 lbs a seconda del throw.
• Esempio dimensioni: Lunghezza max 34–86 in; Larghezza nominale 80 in; Centro manovella 10.25 in.
