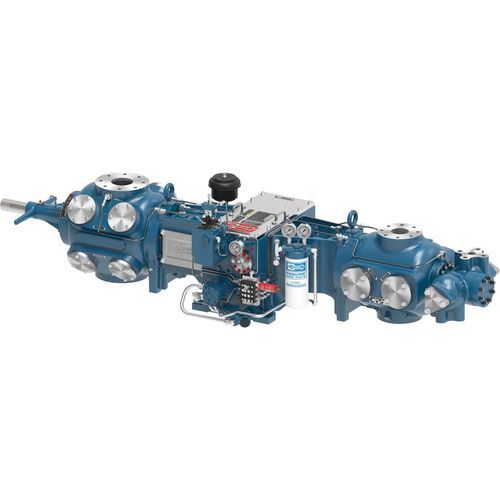

Gruppo compressore di gas JGM

a pistonemultistadio

Panoramica
I modelli Ariel JGM e JGP sono compressori alternativi per gas in telaio compatto, adatti a raccolta gas, gas lift e applicazioni CNG. Progettati per accoppiarsi a una vasta gamma di motori ad alto regime e in grado di supportare fino a 170 BHP. Con fino a 4 stadi di compressione e una estesa libreria di cilindri, JGM e JGP offrono molteplici opzioni di configurazione in un ingombro ridotto.

Applicazioni

• Raccolta gas
• Gas lift
• Rifornimento CNG e mansioni di compressione su linee di piccolo diametro

Caratteristiche del prodotto

• Compatibilità con un'ampia gamma di motori ad alto regime
• Supporto fino a 4 stadi di compressione tramite vasta libreria di cilindri
• Configurazioni di cilindri versatili per adeguare portata e pressione di mandata
• Opzioni di scarico: tasche di gioco a volume variabile in testa (VVCP) manuali sulla maggior parte dei cilindri; disponibilità limitata di scaricatori pneumatici della valvola di aspirazione
• Filtri olio spin-on non bypass ad alta efficienza (5 micron nominale, 17 micron assoluto)

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida crosshead in ghisa grigia, cuscinetto principale tri-metal
• Crosshead in ghisa grigia: perno crosshead in acciaio legato
• Bielle in ghisa duttile: boccola in bronzo per perno crosshead, cuscinetto biella tri-metal, bulloni grado 8

1 Throw (tabella)
JGM vs JGP — Potenza nominale: 85 / 85; Corsa (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Velocità pistone (ft/min): 875 / 900; Diametro stelo (in): 1.125 / 1.125; Carico totale stelo (lbs): 12,000 / 12,000; Trazione (lbs): 6,000 / 6,000; Compressione (lbs): 7,000 / 7,000; Peso medio (lbs): 1,400 / 1,400; Lunghezza max (in): 37 / 37; Larghezza nominale (in): 62 / 62; Centro albero motore (in): 9.25 / 9.25

2 Throw (tabella)
JGM vs JGP — Potenza nominale: 170 / 170; Corsa (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Velocità pistone (ft/min): 875 / 900; Diametro stelo (in): 1.125 / 1.125; Carico totale stelo (lbs): 12,000 / 12,000; Trazione (lbs): 6,000 / 6,000; Compressione (lbs): 7,000 / 7,000; Peso medio (lbs): 2,200 / 2,200; Lunghezza max (in): 34 / 34; Larghezza nominale (in): 83 / 83; Centro albero motore (in): 9.25 / 9.25

Note
Fino a 4 stadi di compressione sono supportati attraverso l'offerta di cilindri Ariel. Il software Ariel 7 Performance viene utilizzato per modellare e progettare configurazioni di compressori per applicazioni specifiche, replicare progetti storici o configurare nuove realizzazioni.

Specifiche tecniche

• Brand: Ariel
• Model / Series: JGM / JGP
• Potenza massima nominale: fino a 170 BHP
• Stadi di compressione: fino a 4
• Applicazioni tipiche: raccolta gas, gas lift, CNG
• Opzioni di corsa: 3.5 in (JGM) e 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• Velocità pistone (ft/min): JGM 875; JGP 900
• Diametro stelo: 1.125 in
• Limite carico totale stelo: 12,000 lbs
• Trazione: 6,000 lbs; Compressione: 7,000 lbs
• Peso medio (varia per configurazione): 1,400–2,200 lbs
• Lunghezza max e larghezza nominale variano in base alla configurazione (vedi tabelle sopra)
• Centro albero motore: 9.25 in
• Filtrazione lubrificazione: filtro olio spin-on non bypass, 5 micron nominale, 17 micron assoluto
• Cilindri e valvole: progetti versatili combinabili per soddisfare portata e pressione richieste
