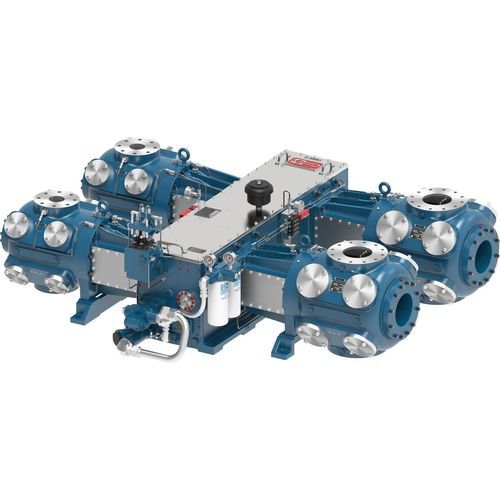

Compressore alternativo JGJ

a pistonedi gas naturaleelettrico

Panoramica
Il JGJ di Ariel è un compressore alternativo separabile di telaio medio, progettato per raccolta del gas e incremento di pressione del gas combustibile su pozzi a capacità moderata. Offre prestazioni compatte ad alta velocità con corsa breve e elevato carico di biella rispetto all'ingombro.

Applicazioni

• Boost del gas combustibile
• Raccolta gas presso siti di pozzi
• Unità azionate da motori elettrici o motori a gas naturale

Caratteristiche del prodotto

• Valvole efficienti: Valvole a piastra progettate per velocità moderne, con elementi di tenuta non metallici di serie e selezionate per ridurre la velocità delle valvole.
• Gusci cuscinetto di precisione: Cuscinetti principali e di biella trimetalli lavorati con tolleranze ristrette per una vita utile costante.
• Bielle rigide: Bielle in acciaio forgiato con quattro bulloni e sezione a I pesante per elevata capacità di carico sulla biella.

Materiali

• Carter in ghisa grigia: Albero motore in acciaio forgiato, guida della traversa in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale trimetallo.
• Traversa in ghisa duttile: Pernio della traversa in acciaio legato.
• Bielle in acciaio forgiato: Boccola del perno della traversa in bronzo, cuscinetto di biella trimetallo, bulloni classe 8.

Cilindri e configurazione
Ariel propone progetti di cilindri versatili utilizzabili su ampie gamme di pressione e combinabili in numerose configurazioni per fornire il volume e la pressione di gas richiesti. Il software Ariel 7 Performance viene utilizzato per modellare e selezionare configurazioni di compressori e cilindri per applicazioni di campo.

Dati tecnici — Configurazione 2
JGJ — Potenza nominale: 620
Corsa (in): 3,5
RPM max: 1.800
Velocità pistone: 1.050
Diametro biella (in): 1,5
Carico totale sulla biella (lbs): 42.000
Trazione (lbs): 21.000
Compressione (lbs): 23.000
Peso medio (lbs): 4.800
Lunghezza max (in): 41
Larghezza nominale (in): 104
Centro albero motore (in): 12

Dati tecnici — Configurazione 4
JGJ — Potenza nominale: 1.240
Corsa (in): 3,5
RPM max: 1.800
Velocità pistone: 1.050
Diametro biella (in): 1,5
Carico totale sulla biella (lbs): 42.000
Trazione (lbs): 21.000
Compressione (lbs): 23.000
Peso medio (lbs): 9.600
Lunghezza max (in): 78
Larghezza nominale (in): 104
Centro albero motore (in): 12

Dati tecnici — Configurazione 6
JGJ — Potenza nominale: 1.860
Corsa (in): 3,5
RPM max: 1.800
Velocità pistone: 1.050
Diametro biella (in): 1,5
Carico totale sulla biella (lbs): 42.000
Trazione (lbs): 21.000
Compressione (lbs): 23.000
Peso medio (lbs): 14.400
Lunghezza max (in): 108
Larghezza nominale (in): 104
Centro albero motore (in): 12

Specifiche tecniche

• Modello / Denominazione: JGJ
• Opzioni di configurazione: 2, 4, 6 throws
• Potenza nominale (2 / 4 / 6): 620 / 1.240 / 1.860
• Corsa: 3,5 in
• RPM massimo: 1.800 rpm
• Velocità pistone: 1.050 (unità come presentate)
• Diametro biella: 1,5 in
• Carico totale sulla biella: 42.000 lbs
• Trazione: 21.000 lbs
• Compressione: 23.000 lbs
• Peso medio (2 / 4 / 6): 4.800 lbs / 9.600 lbs / 14.400 lbs
• Lunghezza max (2 / 4 / 6): 41 in / 78 in / 108 in
• Larghezza nominale: 104 in
• Centro albero motore: 12 in
• Materiali: carter in ghisa grigia, albero motore in acciaio forgiato, traversa in ghisa duttile, bielle in acciaio forgiato, cuscinetti trimetallo, boccole in bronzo
