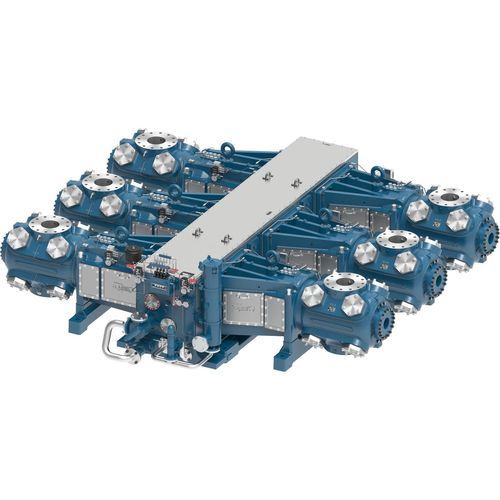

Compressore alternativo KBU

di gas naturaleelettricofisso

Panoramica del prodotto
I modelli KBU e KBZ sono compressori alternativi separabili di grandi dimensioni e a velocità media, progettati come soluzione di compressione economica per applicazioni che richiedono azionamenti ad alta potenza e elevata capacità di compressione. Questi compressori possono gestire carichi su stelo fino a 150.000 lb.

Applicazioni
Particolarmente utili per il trattamento del gas nelle applicazioni midstream. I compressori alternativi Ariel forniscono un controllo della capacità efficiente quando i volumi e le pressioni di aspirazione variano con l'entrata in funzione di nuovi pozzi.

Caratteristiche del prodotto

• Filtri olio ad alta efficienza: filtri a cartuccia con classificazione nominale 1 micron e assoluta 12 micron.
• Dispositivi di scarico versatili: tasche di gioco a volume variabile (VVCP) manuali sull'estremità testa della maggior parte dei cilindri; scaricatori pneumatici della valvola di aspirazione disponibili in via limitata.
• Bulloneria ad alta resistenza: bulloneria di grado 8 su tutte le giunzioni caricate e bulloni anti-fatica appositamente progettati su tutti i cappucci delle valvole per garantire la tenuta.
• Cilindri innovativi: cilindri progettati per operare su ampi intervalli di pressione usando valvole che bilanciano affidabilità e prestazioni. Le combinazioni di cilindri consentono molte configurazioni per fornire i volumi e le pressioni richieste. Il software Ariel 7 Performance viene utilizzato per modellare e progettare le configurazioni dei compressori.
• Materiali:
  • Basamento in ghisa grigia: albero motore in acciaio forgiato, guida del carrello in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale trimetallico.
  • Carrello in ghisa duttile: perno del carrello in acciaio legato.
  • Bielle in acciaio forgiato: boccola del perno del carrello in bronzo, cuscinetto di biella trimetallico, bulloni di tensione grado 8.

2 Throw - Dimensioni chiave e prestazioni
KBU | KBZ
Potenza nominale: 2.600 | 2.600
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro stelo (in): 2,875 | 2,875
Carico totale stelo (lbs): 150.000 | 150.000
Trazione (lbs): 75.000 | 75.000
Compressione (lbs): 80.000 | 80.000
Peso medio (lbs): 24.000 | 24.000
Lunghezza max (in): 86 | 86
Larghezza nominale (in): 192 | 192
Centro albero (in): 24 | 24

4 Throw - Dimensioni chiave e prestazioni
KBU | KBZ
Potenza nominale: 5.200 | 5.200
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro stelo (in): 2,875 | 2,875
Carico totale stelo (lbs): 150.000 | 150.000
Trazione (lbs): 75.000 | 75.000
Compressione (lbs): 80.000 | 80.000
Peso medio (lbs): 45.000 | 45.000
Lunghezza max (in): 135 | 135
Larghezza nominale (in): 192 | 192
Centro albero (in): 24 | 24

6 Throw - Dimensioni chiave e prestazioni
KBU | KBZ
Potenza nominale: 7.800 | 7.800
Corsa (in): 5,75 | 6,75
RPM max: 1.200 | 1.000
Velocità pistone: 1.150 | 1.125
Diametro stelo (in): 2,875 | 2,875
Carico totale stelo (lbs): 150.000 | 150.000
Trazione (lbs): 75.000 | 75.000
Compressione (lbs): 80.000 | 80.000
Peso medio (lbs): 68.000 | 68.000
Lunghezza max (in): 183 | 183
Larghezza nominale (in): 192 | 192
Centro albero (in): 24 | 24

Caratteristiche / specifiche tecniche

• Modelli: KBU / KBZ
• Carichi su stelo supportati: fino a 150.000 lb.
• Diametro stelo: 2,875 in.
• Corsa disponibile: 5,75 in (KBU) e 6,75 in (KBZ) a seconda della configurazione.
• RPM massimo: fino a 1.200 (KBU) / 1.000 (KBZ) a seconda della configurazione.
• Velocità del pistone: ~1.125–1.150 ft/min secondo configurazione.
• Potenza nominale per numero di throw: 2 Throw = 2.600; 4 Throw = 5.200; 6 Throw = 7.800 (valori per modello KBU/KBZ come indicato nelle tabelle).
• Trazione (lbs): 75.000; Compressione (lbs): 80.000.
• Peso e dimensioni: larghezza nominale 192 in; centro albero 24 in; lunghezza massima variabile con la configurazione (es.: 86–183 in in base al numero di throw e al modello).
