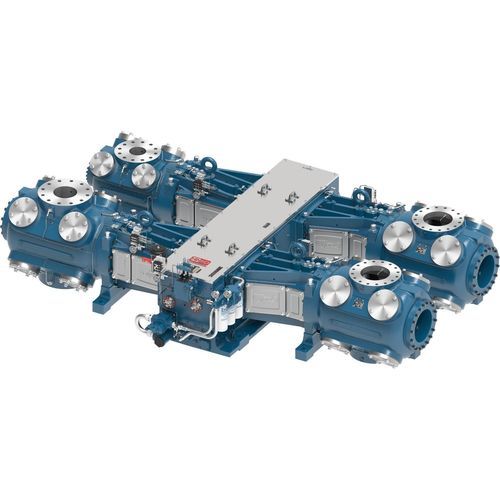

Compressore alternativo KBK

di gas naturaledi gaselettrico

Panoramica
I compressori KBK e KBT prodotti da Ariel sono compressori alternativi progettati per funzionamento continuo nei campi petroliferi e del gas. Le opzioni modulari dei cilindri e i componenti interni rinforzati consentono l'impiego in applicazioni standard e speciali.

Tabelle delle prestazioni
2 Throw
Potenza nominale: KBK 1.840 — KBT 1.840 BHP
Corsa (in): KBK 6 — KBT 5
RPM max: KBK 1.200 — KBT 1.500
Velocità pistone: KBK 1.200 — KBT 1.250
Diametro biella (in): KBK 2.0 — KBT 2.0
Carico totale sulla biella (lbs): KBK 92.000 — KBT 92.000
Trazione (lbs): KBK 46.000 — KBT 46.000
Compressione (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 11.500 — KBT 11.500
Lunghezza max (in): KBK 58 — KBT 58
Larghezza nominale (in): KBK 169 — KBT 169
Centro-albero manovella (in): KBK 17 — KBT 17

4 Throw
Potenza nominale: KBK 3.680 — KBT 3.680 BHP
Corsa (in): KBK 6 — KBT 5
RPM max: KBK 1.200 — KBT 1.500
Velocità pistone: KBK 1.200 — KBT 1.250
Diametro biella (in): KBK 2.0 — KBT 2.0
Carico totale sulla biella (lbs): KBK 92.000 — KBT 92.000
Trazione (lbs): KBK 46.000 — KBT 46.000
Compressione (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 22.500 — KBT 22.500
Lunghezza max (in): KBK 101 — KBT 101
Larghezza nominale (in): KBK 169 — KBT 169
Centro-albero manovella (in): KBK 17 — KBT 17

6 Throw
Potenza nominale: KBK 5.520 — KBT 5.520 BHP
Corsa (in): KBK 6 — KBT 5
RPM max: KBK 1.200 — KBT 1.500
Velocità pistone: KBK 1.200 — KBT 1.250
Diametro biella (in): KBK 2.0 — KBT 2.0
Carico totale sulla biella (lbs): KBK 92.000 — KBT 92.000
Trazione (lbs): KBK 46.000 — KBT 46.000
Compressione (lbs): KBK 50.000 — KBT 50.000
Peso medio (lbs): KBK 35.500 — KBT 35.500
Lunghezza max (in): KBK 147 — KBT 147
Larghezza nominale (in): KBK 169 — KBT 169
Centro-albero manovella (in): KBK 17 — KBT 17

Caratteristiche del prodotto

• Bulloneria ad alta resistenza: Bulloni di grado 8 sulle giunzioni caricate e bulloni anti-fatica sui coperchi delle valvole per mantenere l'integrità delle connessioni in condizioni di carico ciclico.
• Bielle rigide: Bielle in acciaio forgiato a quattro bulloni con sezione a I pesante per una lunga durata.
• Testate robuste: Testate monoblocco con perni temprati e rettificati, lubrificazione a pressione completa in alto e in basso per minimizzare l'usura.
• Cilindri innovativi: Progetti di cilindri versatili con valvole bilanciate per funzionare in un'ampia gamma di pressioni; i cilindri possono essere combinati in molte configurazioni. Il software Ariel 7 è utilizzato per la modellazione e la configurazione.

Materiali

• Carter in ghisa grigia: Albero a gomiti in acciaio forgiato, guida testata in ghisa grigia, cuscinetto assiale in bronzo, cuscinetto principale tri-metallico.
• Testata in ghisa duttile: Perno della testata in acciaio legato.
• Bielle in acciaio forgiato: Boccola perno in bronzo, cuscinetto di biella tri-metallico, bulloni di resistenza grado 8.

Specifiche tecniche

• Modello: KBK / KBT.
• Potenza totale: fino a 5.520 BHP (configurazione 6 Throw).
• Configurazioni disponibili: 2 Throw, 4 Throw, 6 Throw.
• Opzioni di corsa: KBK 6 in, KBT 5 in.
• RPM max: KBK 1.200; KBT 1.500.
• Velocità pistone: KBK 1.200; KBT 1.250.
• Diametro biella: 2.0 in (entrambi i modelli).
• Carico totale sulla biella: 92.000 lbs.
• Trazione/Compressione: Trazione 46.000 lbs / Compressione 50.000 lbs.
• Pesi medi per configurazione: 2 Throw 11.500 lbs; 4 Throw 22.500 lbs; 6 Throw 35.500 lbs.
• Lunghezze max per configurazione: 2 Throw 58 in; 4 Throw 101 in; 6 Throw 147 in.
• Larghezza nominale: 169 in.
• Centro-albero manovella: 17 in.
