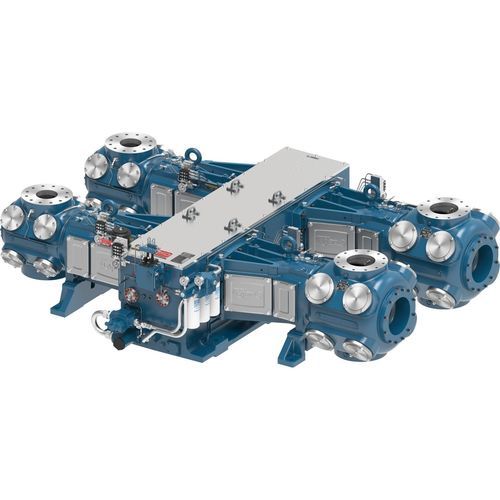

Compressore alternativo KBE

di gas naturaleelettricofisso

Panoramica
Il Ariel KBE è un compressore alternativo separabile di fascia media progettato, prodotto e supportato per soddisfare i requisiti dei mercati di raccolta del gas naturale e del noleggio di unità di compressione. È disponibile con più configurazioni di cilindri su telai a due o quattro corse e combina il maggior carico asta e la rigidità dei progetti in stile KB con i risparmi sui cilindri in stile E. Resistenza e versatilità rendono il KBE adatto alle flotte di compressione contrattuale.

Caratteristiche del prodotto

• Alberi motore per servizio pesante: Albero motore in acciaio forgiato lavorato di precisione con contrappesi integrati, prodotto specificamente da Ariel.
• Lubrificazione a pressione completa: Pompa dell'olio azionata dal telaio che fornisce olio raffreddato attraverso un filtro a flusso completo a tutti i componenti mobili del telaio; un blocco divisore eroga olio misurato alle camicie dei cilindri e alle tenute dell'asta.
• Carter robusto: Base in ghisa grigia con nervature pesanti e coperchio superiore in alluminio rimovibile di Ariel per lunga durata e facilità di accesso durante la manutenzione.
• Cilindri innovativi: Cilindri versatili progettati per ampi intervalli di pressione con valvole che bilanciano affidabilità e prestazioni; i cilindri possono essere combinati in centinaia di configurazioni e sono modellati con Ariel 7 Performance Software.

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida crosshead in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale trimetallo.
• Crosshead in ghisa duttile: perno crosshead in acciaio legato.
• Bielle in acciaio forgiato: boccola perno crosshead in bronzo, cuscinetto bielle trimetallo, bulloneria grado 8.

Dati chiave — 2 corse
KBE
Potenza nominale: 1,300
Corsa (in): 5 (127 mm)
Giri max: 1,500
Velocità pistone: 1,167
Diametro asta (in): 2.0 (51 mm)
Carico totale asta (lbs): 74,000
Tensione (lbs): 37,000
Compressione (lbs): 40,000
Peso medio (lbs): 7,400
Lunghezza max (in): 58 (1,473 mm)
Larghezza nominale (in): 169 (4,293 mm)
Centraggio albero (in): 17 (432 mm)

Dati chiave — 4 corse
KBE
Potenza nominale: 2,600
Corsa (in): 5 (127 mm)
Giri max: 1,500
Velocità pistone: 1,167
Diametro asta (in): 2.0 (51 mm)
Carico totale asta (lbs): 74,000
Tensione (lbs): 37,000
Compressione (lbs): 40,000
Peso medio (lbs): 17,000
Lunghezza max (in): 101 (2,565 mm)
Larghezza nominale (in): 169 (4,293 mm)
Centraggio albero (in): 17 (432 mm)

Note aggiuntive
Applicazioni target: raccolta gas naturale e noleggio di compressori; disponibile in più configurazioni di cilindri su telai a due o quattro corse.

Specifiche tecniche

• Modello: KBE
• Tipo: compressore alternativo separabile, mid-line
• Configurazioni telaio: 2-throw e 4-throw
• Potenza nominale (2 corse): 1,300
• Potenza nominale (4 corse): 2,600
• Corsa: 5 in (127 mm)
• Giri max: 1,500
• Velocità pistone: 1,167
• Diametro asta: 2.0 in (51 mm)
• Carico totale asta: 74,000 lbs (329 kN)
• Tensione: 37,000 lbs (165 kN)
• Compressione: 40,000 lbs (178 kN)
• Peso medio (2 corse): 7,400 lbs (3,357 kg)
• Peso medio (4 corse): 17,000 lbs (7,711 kg)
• Lunghezza max: 58 in (2 corse) / 101 in (4 corse)
• Larghezza nominale: 169 in (4,293 mm)
• Centraggio albero: 17 in (432 mm)
• Albero: acciaio forgiato, lavorazione di precisione con contrappesi integrati
• Lubrificazione: pompa olio azionata da telaio, filtro a flusso totale, blocco divisore per alimentazione cilindri
• Carter: base in ghisa grigia con coperchio superiore in alluminio rimovibile
