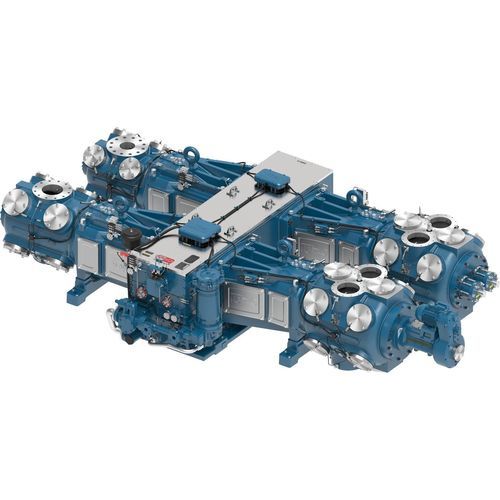

Compressore alternativo KBC

a pistoneper gas di processodi gas naturale

Panoramica
I KBC/KBD/KBF sono compressori alternativi Ariel a telaio grande e velocità media, progettati per l'accoppiamento a motori elettrici o motori a gas naturale. Sono destinati a progetti di compressione ad alta potenza e capacità elevata: raccolta e trattamento del gas naturale, trasporto e stoccaggio via pipeline, gas di processo e industriali, cattura del carbonio e altre applicazioni industriali. Il progetto concentra elevata densità di potenza in un ingombro compatto, riducendo le vibrazioni e semplificando operazioni e manutenzione per proprietari/gestori.

Caratteristiche del prodotto

• Valvole efficienti: valvole a piastra ottimizzate per velocità moderne con elementi di tenuta non metallici di serie; selezione valvole conforme ai criteri di bassa velocità di valvola.
• Alberi a gomito robusti: alberi forgiate in acciaio lavorati con precisione e contrappesi integrati prodotti da Ariel.
• Supporti guida ridisegnati: guide angolate robuste in stile KB con bullonatura passante per maggiore rigidità e resistenza.
• Cilindri versatili: cilindri utilizzabili su ampie gamme di pressione e combinabili in molte configurazioni; software Ariel 7 per modellazione e configurazione.

Materiali

• Carter in ghisa grigia: albero a gomito in acciaio forgiato, guida crosshead in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale trimetallico.
• Crosshead in ghisa duttile: perno crosshead in acciaio legato.
• Bielle in acciaio forgiato: boccola perno crosshead in bronzo, cuscinetto di biella trimetallico, bulloni di tensione classe 8.

Dati tecnici — 2-throw
KBC | KBD | KBF
Potenza nominale (BHP): 2.400 | 2.400 | 2.400
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 16.300 | 16.300 | 16.300
Lunghezza max (in): 64 | 64 | 64
Larghezza nominale (in): 185 | 185 | 185
Centro albero manovella (in): 21 | 21 | 21

Dati tecnici — 4-throw
KBC | KBD | KBF
Potenza nominale (BHP): 4.800 | 4.800 | 4.800
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 33.600 | 33.600 | 33.600
Lunghezza max (in): 115 | 115 | 115
Larghezza nominale (in): 185 | 185 | 185
Centro albero manovella (in): 21 | 21 | 21

Dati tecnici — 6-throw
KBC | KBD | KBF
Potenza nominale (BHP): 7.200 | 7.200 | 7.200
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 50.050 | 50.050 | 50.050
Lunghezza max (in): 158 | 158 | 158
Larghezza nominale (in): 185 | 185 | 185
Centro albero manovella (in): 21 | 21 | 21

Specifiche tecniche

• Marca: Ariel
• Denominazione modello: KBC / KBD / KBF (telaio grande, velocità media)
• Capacità potenza: 2.400 BHP (2-throw), 4.800 BHP (4-throw), 7.200 BHP (6-throw)
• Applicazioni tipiche: raccolta/trattamento gas naturale, trasporto e stoccaggio via pipeline, gas di processo e industriali, cattura del carbonio
• Tipo di valvola: valvole a piastra con elementi di tenuta non metallici
• Materiali: carter in ghisa grigia, crosshead in ghisa duttile, bielle in acciaio forgiato
• Centro albero manovella: 21 in
• Larghezza nominale: 185 in
