Compressore alternativo JGR

a pistonedi gas naturaleelettrico

Panoramica del prodotto

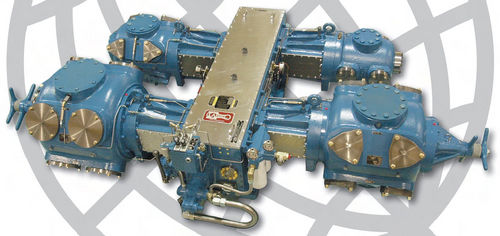

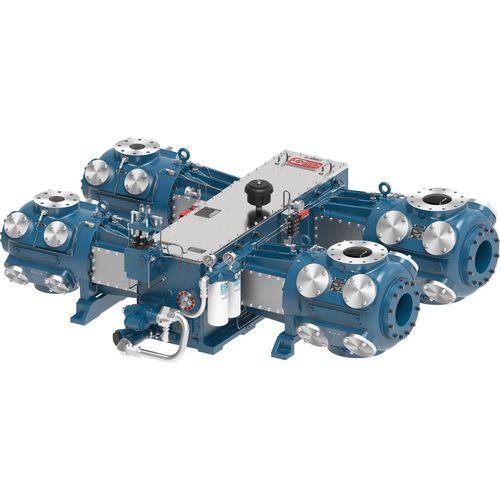

L'Ariel JGR è un compressore alternativo separabile di dimensioni medie progettato per la raccolta del gas nei pozzi di portata moderata. Si integra facilmente con motori elettrici e motori a gas naturale ed è disponibile in configurazioni fino a 860 BHP. Il JGR è comunemente impiegato nei pozzi di raccolta convenzionali e come compressore principale nei sistemi di raccolta distribuita.

Dati tecnici — 2-throw
Modello: JGR
Potenza nominale: 430 BHP
Corsa: 4,25 in
RPM max: 1.200
Velocità pistone: 850 (come presentato)
Diametro stelo: 1,5 in
Carico totale sullo stelo: 32.000 lbs
Tensione: 16.000 lbs
Compressione: 20.000 lbs
Peso medio: 4.800 lbs
Lunghezza max: 41 in
Larghezza nominale: 104 in
Centro manovella: 12 in

Dati tecnici — 4-throw
Modello: JGR
Potenza nominale: 860 BHP
Corsa: 4,25 in
RPM max: 1.200
Velocità pistone: 850 (come presentato)
Diametro stelo: 1,5 in
Carico totale sullo stelo: 32.000 lbs
Tensione: 16.000 lbs
Compressione: 20.000 lbs
Peso medio: 9.600 lbs
Lunghezza max: 78 in
Larghezza nominale: 104 in
Centro manovella: 12 in

Caratteristiche del prodotto
Lubrificazione a pressione completa
Una pompa dell'olio guidata dalla struttura fornisce olio raffreddato tramite un filtro olio a flusso totale a tutti i componenti mobili del telaio. Un sistema a blocco divisore eroga olio dosato alle canne dei cilindri e alle tenute dello stelo.

Alberi a gomito per servizio pesante
Gli alberi a gomito sono in acciaio forgiato, lavorati di precisione con contrappesi integrati, prodotti da Ariel Corporation per il telaio JGR.

Bulloneria ad alta resistenza
Bulloneria grado 8 sulle giunzioni caricate e bulloni resistenti alla fatica sui coperchi delle valvole garantiscono un assemblaggio sicuro su tutto il telaio.

Cilindri innovativi
I cilindri Ariel sono versatili su ampi intervalli di pressione grazie a valvole che bilanciano affidabilità e prestazioni. Per ogni dimensione di telaio, le opzioni di cilindri sfruttano appieno la potenza e la capacità di carico dello stelo. I cilindri possono essere combinati in numerose configurazioni; il software Ariel 7 viene utilizzato per la modellazione e la progettazione delle configurazioni.

Materiali

• Basamento in ghisa grigia: albero a gomiti in acciaio forgiato, guida testa mobile in ghisa grigia, cuscinetto principale trimetallo
• Testa mobile in ghisa duttile: perno della testa mobile in acciaio legato

• Bielle in acciaio forgiato: boccola perno testa mobile in bronzo, cuscinetto bielle trimetallo, bulloni di tensione grado 8

Immagini aggiuntive e viste di assemblaggio
Viste smontate e di assemblaggio del telaio piccolo e dei componenti illustrano la costruzione del telaio, della testa mobile e della biella.

Specifiche tecniche

• Prodotto: Ariel JGR (compressore alternativo separabile di dimensioni medie)
• Applicazioni: raccolta gas su pozzi di portata moderata; compatibile con motori elettrici e motori a gas naturale
• Configurazioni disponibili: fino a 860 BHP
• 2-throw — Potenza nominale: 430 BHP; Corsa: 4,25 in; RPM max: 1.200; Velocità pistone: 850; Diametro stelo: 1,5 in; Carico totale stelo: 32.000 lbs; Tensione: 16.000 lbs; Compressione: 20.000 lbs; Peso medio: 4.800 lbs; Lunghezza max: 41 in; Larghezza nominale: 104 in; Centro manovella: 12 in
• 4-throw — Potenza nominale: 860 BHP; Corsa: 4,25 in; RPM max: 1.200; Velocità pistone: 850; Diametro stelo: 1,5 in; Carico totale stelo: 32.000 lbs; Tensione: 16.000 lbs; Compressione: 20.000 lbs; Peso medio: 9.600 lbs; Lunghezza max: 78 in; Larghezza nominale: 104 in; Centro manovella: 12 in
