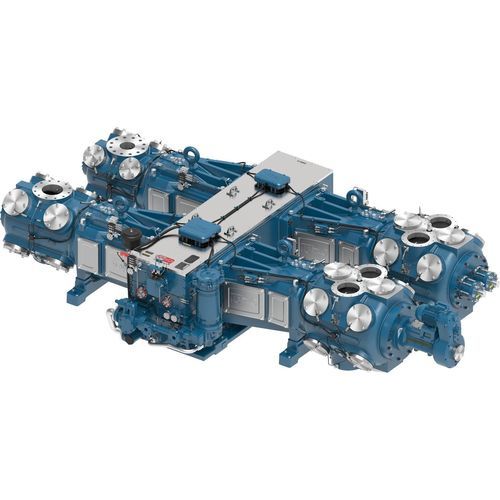

Compressore a pistone KBF

alternativoa pistoneper gas di processo

Panoramica
La famiglia Ariel KBC / KBD / KBF comprende compressori alternativi telaio grande, a media velocità, progettati per azionamento con motore elettrico o motore a gas naturale. Progettati per applicazioni ad alta portata e alta potenza, offrono elevata densità di potenza e ridotte vibrazioni in ingombri contenuti.

Capacità e applicazioni
Disponibili in configurazioni a 2, 4 e 6 lanci, i modelli KBC/KBD/KBF coprono potenze nominali di 2.400 BHP (2 lanci), 4.800 BHP (4 lanci) e 7.200 BHP (6 lanci), a seconda della configurazione. Applicazioni tipiche: raccolta e trattamento di gas naturale, trasporto e stoccaggio via pipeline, gas di processo e industriali, cattura del carbonio e altri progetti di compressione su larga scala.

Caratteristiche del prodotto

• Valvole efficienti: valvole a piastra progettate per velocità moderne, fornite con elementi di tenuta non metallici di serie e selezionate per rispettare criteri di bassa velocità di valvola.
• Alberi motore robusti: alberi motore in acciaio forgiato, lavorati con precisione e contrappesi integrati, realizzati da Ariel per durata e bilanciamento.
• Supporti guida riprogettati: guide angolate in stile KB con bullonatura passante per maggiore rigidità e resistenza.
• Cilindri versatili: progettati per operare su ampie gamme di pressione, consentendo molte combinazioni di configurazione per ottenere il volume e la pressione richiesti.
• Software Ariel 7: strumento di modellazione e configurazione per progettare build specifiche per l'applicazione.

Materiali

• Carter in ghisa grigia: albero di manovella in acciaio forgiato, guida del montante in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale tri-metallico.
• Testa mobile in ghisa duttile: perno della testa mobile in acciaio legato.
• Bielle in acciaio forgiato: boccola del perno in bronzo, cuscinetto di biella tri-metallico, bulloni di resistenza grado 8.

Specifiche — 2 lanci
KBC | KBD | KBF
Potenza nominale (BHP): 2.400 | 2.400 | 2.400
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 16.300 | 16.300 | 16.300
Lunghezza max (in): 64 | 64 | 64
Larghezza nominale (in): 185 | 185 | 185
Centrale albero motore (in): 21 | 21 | 21

Specifiche — 4 lanci
KBC | KBD | KBF
Potenza nominale (BHP): 4.800 | 4.800 | 4.800
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 33.600 | 33.600 | 33.600
Lunghezza max (in): 115 | 115 | 115
Larghezza nominale (in): 185 | 185 | 185
Centrale albero motore (in): 21 | 21 | 21

Specifiche — 6 lanci
KBC | KBD | KBF
Potenza nominale (BHP): 7.200 | 7.200 | 7.200
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1.000 | 1.200 | 1.400
Velocità pistone (FPM): 1.167 | 1.200 | 1.167
Diametro asta (in): 2.5 | 2.5 | 2.5
Carico totale asta (lbs): 132.000 | 132.000 | 132.000
Tensione (lbs): 66.000 | 66.000 | 66.000
Compressione (lbs): 69.000 | 69.000 | 69.000
Peso medio (lbs): 50.050 | 50.050 | 50.050
Lunghezza max (in): 158 | 158 | 158
Larghezza nominale (in): 185 | 185 | 185
Centrale albero motore (in): 21 | 21 | 21

Riepilogo tecnico

• Serie/modelli: KBC, KBD, KBF (configurazioni 2/4/6 lanci).
• Azionamento: motore elettrico o motore a gas naturale.
• Opzioni corsa: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF).
• Dimensioni e carichi chiave: diametro asta 2.5 in; carico totale asta 132.000 lbs; larghezza nominale 185 in; centrale albero 21 in.
• Punti progettuali: valvole a piastra con tenute non metalliche, alberi motore in acciaio forgiato, guide in stile KB, cilindri modulari e software Ariel 7 per modellazione.
